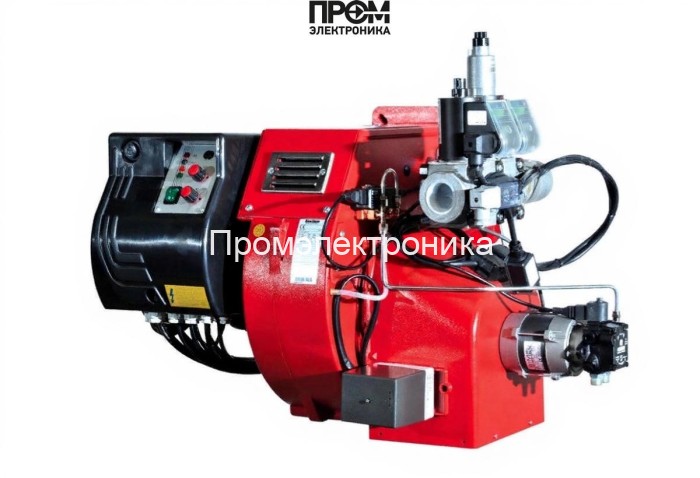

Газодизельная горелка Ecoflam MULTICALOR 140 TC VGD 20.503

Газодизельная горелка Ecoflam MULTICALOR 140 TC VGD 20.503 — техническое описание и состав

Профессиональная комбинированная горелка Ecoflam MULTICALOR 140 TC VGD 20.503 разработана для стабильной теплогенерации в диапазоне 400–1300 кВт. Конструкция рассчитана на эксплуатацию в промышленных и коммунальных котельных с требованием к надёжности, быстрому переключению топлива и точному управлению двухступенчатой подачей. Описание построено в техническом стиле, ориентировано на SEO 2026 года и содержит перечень ключевых узлов и эксплуатационных параметров.

Ключевые технические характеристики

• Модель: Ecoflam MULTICALOR 140 TC VGD 20.503
• Тип: комбинированная (газ/дизель), двухступенчатая
• Диапазон мощности: 400–1300 кВт
• Длина пламенной трубы: 307 мм (короткая)
• Электродвигатель: 2200 Вт; питание 220/380 В
• Давление газовой рампы: 6–30 мбар; противодавление: 0–8.7 мбар
• Тип соединения: Rp 2"
• Рабочая температура: −10…+60 °C
• Габариты (Ш×В×Г): 86.2×107×49.7 см

Основные детали и составные узлы горелки

• Топливный насос — подаёт дизельное топливо под заданным давлением, обеспечивает стабильность распыла при переходе в дизельный режим.
• Датчик пламени — контролирует наличие и качество горения, интегрируется с системой безопасности и автоматикой.
• Топочный автомат — контроллер логики запуска/остановки и двухступенчатой работы, обрабатывает входы по давлению и датчикам.
• Трансформатор розжига — обеспечивает надёжный электрический пробой для инициации горения и стабильную работу электродов.
• Реле давления — отслеживает давление в рампе/топливной магистрали, даёт сигналы для отключения при аварийных отклонениях.
• Форсунки — комплект газовых и дизельных сопел, адаптированы под заданные параметры расхода и распыла; критичны для оптимальной эмиссии.
• Сервопривод — реализует точное позиционирование дроссельных заслонок и перепускных клапанов для регулирования подачи воздуха и топлива.
• Клапан — запорная арматура для газа и топлива с встроенной сигнализацией положения; отвечает за безопасность и герметичность системы.
• Электроды — элементы розжига и ионизационного контроля пламени, выполнены для длительной эксплуатации в агрессивной среде камеры сгорания.

Эксплуатация и техобслуживание

• Регламент: периодическая проверка форсунок, состояния уплотнений, калибровка давления рампы и проверка реле давления.
• Мониторинг: диагностика датчика пламени и топочного автомата; проверка трансформатора розжига и состояния электродов.
• Условия установки: обеспечивать доступ к узлам обслуживания, предусмотреть обогрев топливопроводов при отрицательных температурах.

Ecoflam MULTICALOR 140 TC VGD 20.503 сочетает в себе промышленную надёжность, модульную конструкцию и полный набор управляющих и защитных компонентов, необходимых для современных котельных решений с комбинированным питанием.
