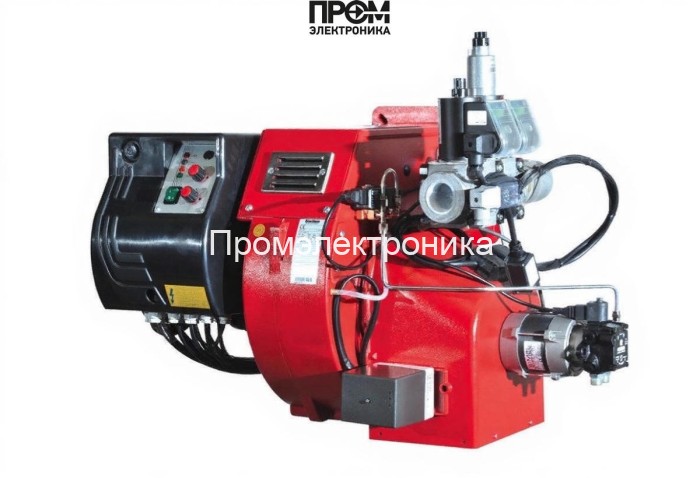

Газодизельная горелка Ecoflam MULTICALOR 140 TL VGD 20.503

Газодизельная горелка Ecoflam MULTICALOR 140 TL VGD 20.503 — техническое описание

Данное техническое описание предназначено для инженеров по теплотехнике, сервисных инженеров и проектировщиков котельных систем. Ecoflam MULTICALOR 140 TL VGD 20.503 — комбинированная газодизельная горелка с диапазоном мощности 400–1300 кВт, двухступенчатым управлением и удлинённой пламенной трубой 457 мм. Конструкция ориентирована на длительную эксплуатацию в условиях промышленной эксплуатации и обеспечивает стабильное горение при противодавлении 0–8.7 мбар и давлении газовой рампы 6–30 мбар. Электропитание — 220/380 В.

Ключевые технические параметры

• Модель: Ecoflam MULTICALOR 140 TL VGD 20.503
• Мощность: 400–1300 кВт
• Тип топлива: газ/дизель (комбинированная)
• Исполнение: двухступенчатая
• Длина пламенной трубы: 457 мм (удлинённая)
• Противодавление: 0–8.7 мбар
• Давление газовой рампы: 6–30 мбар
• Электропитание: 220 В / 380 В
• Габариты (ШxГxВ): 101.2 x 107 x 49.7 см
• Рабочая температура: −10…+60 °C

Конструкция и составные узлы — основные детали

Модель спроектирована с учётом модульности узлов для быстрого сервисного обслуживания и замены. В тексте перечислены ключевые элементы, определяющие работоспособность горелки и её безопасность:

• Топливный насос — обеспечивает подачу дизельного топлива по заданной характеристике расхода, снабжён защитой от сухого хода и системой фильтрации.
• Датчик пламени — оптический/ионный датчик контроля стабильности горения и наличия факела, интегрируется с топочным автоматом для мгновенной блокировки при аварии.
• Топочный автомат — логический модуль управления последовательностью пуска, переключением ступеней и коммутацией защитных цепей, соответствует современным требованиям безопасности.
• Трансформатор розжига — формирует высоковольтный импульс для поджига электродов, обеспечивает надёжность прямого розжига в режимах газ/дизель.
• Реле давления — контролирует давление воздуха/вакуума в системе, обеспечивает автоматическую защиту при отклонениях противодавления.
• Форсунки (сопла) — распылители дизельного топлива с заданной дисперсией струи, обеспечивают стабильное распыливание и эффективное смешение с воздухом.
• Сервопривод — управляет положением регулирующих клапанов и заслонок для точной настройки воздушно-топливной смеси и перехода между ступенями.
• Клапан — газовые и топливные запорные элементы с электромагнитным или пневматическим приводом, обеспечивают быструю блокировку подачи топлива при аварии.
• Электроды — заземлённые и подающие электроды розжига и мониторинга искрообразования, выполнены из коррозионно-стойких сплавов.

Эксплуатация и сервисная поддержка

• Регламент проверок: ежемесячный визуальный осмотр узлов, ежеквартальная очистка пламенной трубы и проверка форсунок, годовая комплексная диагностика электрической части и топочного автомата.
• Рекомендации по установке: применять фильтрацию топлива перед топливным насосом, предусмотреть обогрев электрических отсеков при эксплуатации ниже 0 °C.
• Совместимость: предназначена для промышленных водогрейных и паровых котлов мощностью 400–1300 кВт, легко интегрируется в системы управления котельной.

Преимущества с точки зрения проектирования

• Модульный доступ к ключевым узлам (топливный насос, форсунки, датчик пламени, трансформатор розжига) ускоряет ремонт и снижает время простоя.
• Двухтопливная схема обеспечивает резервирование и оперативный переход с газа на дизель в аварийных сценариях.
• Оптимизированные элементы управления (топочный автомат, сервопривод, реле давления) повышают точность регулирования и экономичность работы котельной.

Ecoflam MULTICALOR 140 TL VGD 20.503 — технически сбалансированное решение для современных котельных, где требуются надёжность, простота сервисного обслуживания и соответствие современным стандартам безопасности и энергоэффективности.
