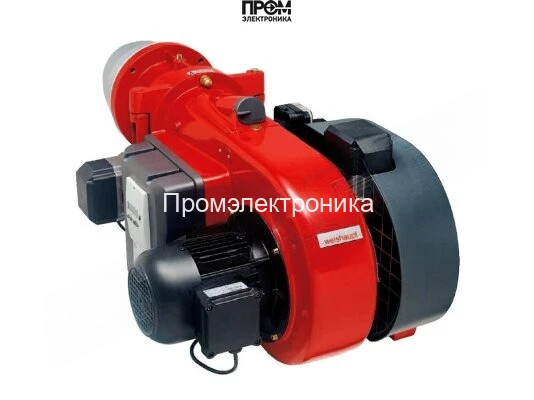

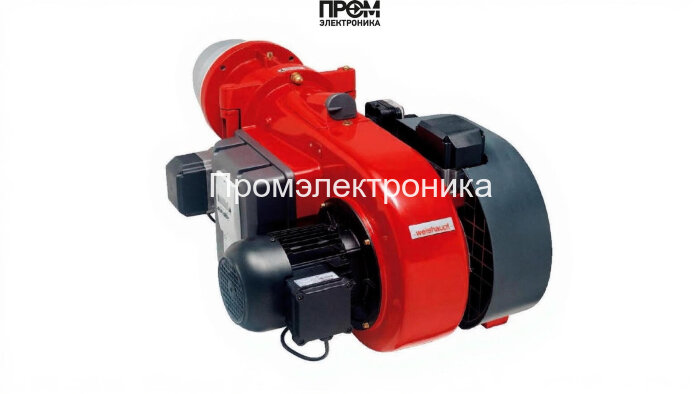

Газовая горелка Weishaupt G 1/1-E, 2, исп. ZD

Газовая горелка Weishaupt G 1/1‑E, 2 (исп. ZD) — техническое описание и состав

Представленная газовая горелка Weishaupt G 1/1‑E, 2 (исп. ZD) — промышленный модульный агрегат прогрессивного класса, спроектированный для надежного и экономичного сжигания газового топлива в котельных и технологических установках. В описании приведены ключевые параметры, конструктивные узлы и принципы управления, ориентированные на эксплуатацию при промышленной нагрузке и требований 2026 года по энергоэффективности и экологичности.

Технические параметры (кратко)

• Диапазон мощности: 60–335 кВт (регулирование 30–335 кВт);
• Питание: 380 В; длина пламенной трубы: 112 мм; противодавление: −2…4 мбар;
• Соединение: Rp 2"; масса: 39 кг; габариты: 79.7 × 65.3 × 38.8 см;
• Исполнение: прогрессивное, плавная модуляция, соответствие EN 676.

Основные узлы и состав горелки

Конструкция горелки ориентирована на простоту обслуживания и модульную заменяемость компонентов. В состав устройства входят:

• топливный насос (система подачи и дозирования газа при перенастройке и сервисе);
• топочный автомат — блок управления и защит, обеспечивающий последовательность пуска/остановки;
• трансформатор розжига и электроды — источник высокого напряжения для надежного поджига;
• датчик пламени (ионный/оптический) — постоянный контроль стабильности горения и безопасность;
• реле давления воздуха — контроль подачи воздуха и сигнализация отклонений;
• форсунки и смесительное устройство — формируют оптимальную смесь газ/воздух для полного сгорания;
• сервопривод — синхронизированное управление газовой и воздушной заслонками для плавной модуляции;
• запорная газовая арматура: электромагнитные клапаны класса A с проверкой герметичности;
• клапан предохранительный и дополнительные запорные элементы для аварийного отключения.

Принцип работы и управление

При запуске топочный автомат инициирует проверку герметичности и состояние датчика пламени, после чего трансформатор розжига подает импульсы на электроды для инициации поджига. Сервоприводы регулируют положение заслонок в зависимости от заданной мощности, форсунки корректируют состав смеси, а реле давления воздуха поддерживает требуемую избыточную подачу. При утрате пламени датчик пламени посылает сигнал в блок автоматики, который оперативно закрывает клапаны и блокирует подачу топлива, обеспечивая безопасность.

Эксплуатация, обслуживание и преимущества

• плановое обслуживание: проверка топливного насоса, калибровка датчика пламени, осмотр электродов и трансформатора розжига;
• быстрый доступ к головке сгорания и узлам благодаря откидному фланцу — сокращение времени ТО;
• высокая энергоэффективность при широком диапазоне мощности, низкие выбросы при правильной настройке форсунок;
• надёжные защитные схемы: двойные клапаны и автоматический контроль герметичности минимизируют риски утечек.

Описание ориентировано на инженеров и сервисные службы: перечисленные компоненты — топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан и электроды — сформируют полное представление о конструкции и последовательности действий при эксплуатации и ремонте горелки Weishaupt G 1/1‑E, 2.
