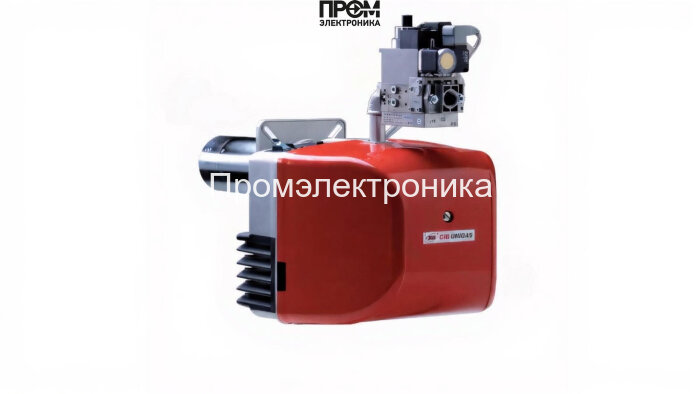

Газовая горелка CIB Unigas NG140 M-.AB.L.RU.A.1.25

Газовая горелка CIB Unigas NG140 M-.AB.L.RU.A.1.25 — техническое и компонентное описание

Представленная газовая горелка CIB Unigas NG140 — промышленный модуль для теплотехнических систем мощностью 35–170 кВт, разработанный с прицелом на надёжность и простоту интеграции. В описании приведены ключевые конструктивные элементы и функциональные блоки, влияющие на эксплуатационные параметры, долговечность и безопасность. Текст составлен в техническом стиле с учётом современных SEO-требований 2026 года для запросов: «газовая горелка NG140», «CIB Unigas горелка 35-170 кВт», «двухступенчатая газовая горелка DN25».

Ключевые узлы и составные детали

• Топливный насос — обеспечивает стабильную подачу газа к рампе при варьировании расхода; рассчитан на диапазон 3.7–18 нм³/ч и совместим с рабочим давлением рампы 0.8–15 мбар.
• Датчик пламени — контролирует наличие пламени в зоне сгорания, реализует мгновенное отключение при срыве горения; интегрируется с блоком контроля герметичности.
• Топочный автомат — управляющий модуль двухступенчатого регулирования, реализует переход между рабочими уровнями мощности и обеспечивает алгоритмы безопасного запуска/остановки.
• Трансформатор розжига — формирует искровой разряд для поджига смеси; рассчитан на длительный ресурс при температурном диапазоне от -10 до +50 °C.
• Реле давления — мониторит перепады противодавления (от -1 до 4 мбар) и инициирует защитные блокировки при превышении допустимых величин.
• Форсунки — дозирующие элементы газовой рампы, обеспечивают равномерное распыление газа в пламенной трубе длиной 270 мм для оптимизации теплопередачи.
• Сервопривод — исполнительный механизм регулировки положения заслонок и подачи топлива во время переходных режимов; повышает точность регулирования двухступенчатой схемы.
• Клапан — основное запорное устройство в газовой рампе (включая два газовых клапана в комплекте), обеспечивает герметичность и надёжное перекрытие подачи топлива.
• Электроды — элементы электронного розжига и контроля пламени, устойчивые к термическим нагрузкам и рассчитанные на длительную циклическую эксплуатацию.

Функциональные особенности и эксплуатационные преимущества

• Двухступенчатая автоматика обеспечивает экономичное потребление и снижает механические нагрузки на клапанные узлы при частых переключениях.
• Удлинённая пламенная труба (270 мм) совместно с оптимальными форсунками гарантирует равномерное распределение тепла по теплообменнику и уменьшает риск локального перегрева.
• Компонентная архитектура (отдельные насос, сервопривод, трансформатор и топочный автомат) упрощает диагностику и позволяет выполнять поэтапную замену изношенных узлов без полной разборки горелки.
• Интеграция реле давления и датчика пламени обеспечивает многоканальную защиту, отвечающую актуальным стандартам промышленной безопасности.

Рекомендации по монтажу и техобслуживанию

• Монтаж только квалифицированным персоналом с проверкой совместимости DN25 и подключения Rp 1".
• Регулярная проверка герметичности клапанов и состояния форсунок — не реже одного раза в год при нормальной интенсивности эксплуатации.
• Профилактическая проверка трансформатора розжига, электродов и датчика пламени — для предотвращения ложных отключений и продления ресурса автоматов.
• Обслуживание сервопривода и замену уплотнений в соответствии с регламентом производителя для поддержания точности регулирования.

Данная формулировка обеспечивает техническое представление узлов горелки и даёт практические указания для интеграторов и сервисных инженеров. Для подбора параметров и заказа комплектующих обращайтесь к официальным представителям CIB Unigas или сертифицированным поставщикам.
