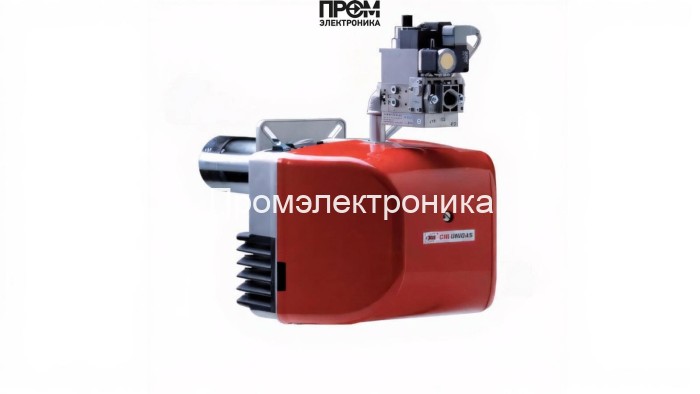

Газовая горелка CIB Unigas NG140 M-.AB.S.RU.A.0.20

Газовая горелка CIB Unigas NG140 — техническое описание и состав

Предлагаем техническое описание газовой горелки CIB Unigas NG140 M-.AB.S.RU.A.0.20, разработанной для надежной работы на природном газе (метан). Модель обеспечивает двухступенчатое управление мощностью в диапазоне 35–170 кВт, совместима с номинальным диаметром DN 20 и рампой Rp 3/4". Конструкция оптимизирована для эксплуатации при температуре от -10 до +50 °C и противодавлении -1…4 мбар.

Конструкция и ключевые узлы

Горелка спроектирована как модульная система, где каждый функциональный блок отвечает за стабильность горения, безопасность и простоту обслуживания. В состав устройства входят как механические, так и электротехнические элементы:

• топливный насос — обеспечивает подачу газа в рампу с точной дозировкой и стабильным давлением;
• форсунки — формируют газовую струю и оптимизируют смесеобразование в головке сгорания;
• клапан (запорная арматура) — последовательная блокировка подачи топлива при выключении или аварийных ситуациях;
• серводвигатель (сервопривод) — управляет положением заслонок и дозировкой воздуха/газа при переходе между ступенями;
• электроды — инициируют розжиг и обеспечивают контроль искрообразования;
• трансформатор розжига — генерирует высоковольтные импульсы для надежного поджога при любых условиях;
• датчик пламени — детектирует наличие пламени по спектру и току пламени, передавая сигнал в систему безопасности;
• топочный автомат — центральный контроллер управления последовательностью включения, защит и сигнализации;
• реле давления — контролирует давление в рампе и предотвращает работу при отклонениях от заданных параметров.

Технические характеристики (ключевые параметры)

• Вид топлива: природный газ (метан)
• Диапазон мощности: 35–170 кВт
• Исполнение: двухступенчатое
• Длина пламенной трубы: 170 мм; тип — стандартная
• Электропитание: 220 В; электродвигатель: 180 Вт; потребляемая мощность: 480 Вт
• Расход газа: 3.7–18 нм³/ч; давление рампы: 1–20.9 мбар
• Противодавление: -1…4 мбар; номинальный диаметр: DN 20; масса: 18 кг
• Класс защиты: IP40; габариты: 56 × 37.4 × 53.7 см; страна бренда: Италия

Особенности эксплуатации и технического обслуживания

• Рекомендуется регулярная проверка уплотнений, состояния форсунок и электродов для сохранения стабильного розжига и экономичности.
• Контроль работы датчика пламени и реле давления обязателен при каждом плановом обслуживании; топочный автомат должен проходить тестирование логики управления.
• Профилактическая чистка фильтра рампы и инспекция сервопривода увеличивают ресурс и минимизируют простои.
• Замена трансформатора розжига и электроники проводится в сервисе при обнаружении нестабильности искрообразования или отклонений по току.

Заключение

Модель CIB Unigas NG140 — промышленно ориентированное решение для малых и средних котельных, где требуется двухступенчатое регулирование, точный контроль пламени и высокий уровень безопасности. Продуманная компоновка узлов (топливный насос, форсунки, клапан, сервопривод, электроды, трансформатор розжига, датчик пламени, топочный автомат, реле давления) обеспечивает надежную работу при минимальном обслуживании и соответствует современным требованиям эффективности и безопасности.
