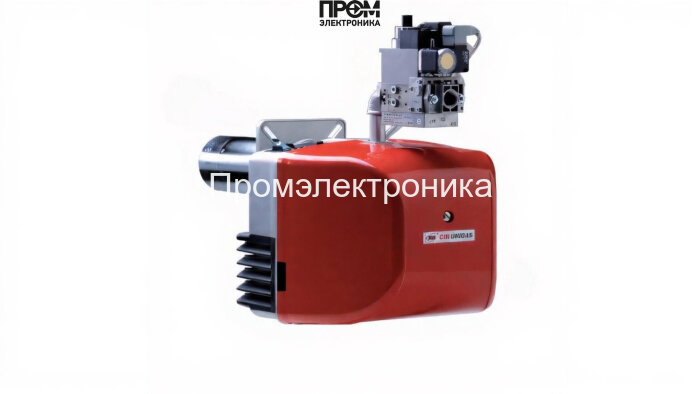

Газовая горелка CIB Unigas NG140 M-.AB.S.RU.A.0.25

Газовая горелка CIB Unigas NG140 — техническое описание и конструктивный состав

Газовая горелка CIB Unigas NG140 — промышленная двухступенчатая система для сжигания природного газа (метан) с рабочим диапазоном мощности 35–170 кВт. Описание составлено в техническом стиле с акцентом на эксплуатационные параметры, конструктивные узлы и требования к интеграции в котельные и технологические установки. Текст оптимизирован под SEO 2026 года: используются ключевые запросы «газовая горелка CIB Unigas NG140», «двухступенчатая горелка 35–170 кВт», «газовая рампа DN25», а также технические атрибуты (220 В, IP40, расход 3.7–18 нм³/ч).

Ключевые эксплуатационные параметры

• Мощность: 35–170 кВт;
• Расход газа: 3.7–18 нм³/ч;
• Питание: 220 В, потребляемая мощность 480 Вт;
• Номинальный диаметр: DN25, тип соединения Rp 1";
• Пламенная труба: стандартная, 170 мм;
• Рабочая температура: −10…+50 °C, класс защиты IP40;
• Противодавление: −1…4 мбар, давление в рампе 0.8–15 мбар.

Конструктивные элементы и их функции

Горелка NG140 состоит из набора конструктивных узлов, каждый из которых выполняет строго определённую функцию в процессе подготовки, воспламенения и поддержания горения:

• Топливный насос — обеспечивает стабильную подачу газа в рампу при заданном давлении; служит для компенсации перепадов и поддержания режима 0.8–15 мбар.
• Датчик пламени — электронный элемент контроля факта горения; формирует сигнал остановки при погасании пламени и поддерживает безопасность работы.
• Топочный автомат — программируемый модуль управления режимами «эконом/полная мощность», контроль последовательности розжига и блокировок.
• Трансформатор розжига — генерирует высоковольтный импульс для поджига газо-воздушной смеси на электродах.
• Реле давления — защитный орган, отслеживающий давление в рампе и предотвращающий запуск при отклонениях от диапазона.
• Форсунки (сопла) — обеспечивают формирование факела требуемой геометрии; стандартное сопло оптимизировано под DN25 и заданный расход газа.
• Сервопривод — исполнительный механизм для точной подачи воздуха/газа и управления положением заслонок в двухступенчатой схеме.
• Клапан — запорный и регуляторный элемент на газовой рампе; реализует быстрое перекрытие подачи при аварии.
• Электроды — элементы поджига и контроля стабильности искрового розжига; рассчитаны на длительный ресурс при стандартных условиях.

Интеграция, обслуживание и безопасность

• Интеграция в котельную: согласование параметров давления и системы управления, подключение к 220 В и защитным цепям.
• Техобслуживание: регулярная проверка датчика пламени, трансформатора розжига и состояния форсунок; контроль реле давления и герметичности клапанов.
• Безопасность: последовательность розжига реализуется через топочный автомат с проверками состояния всех перечисленных узлов.

Данная спецификация служит руководством при подборе, проектировании и техническом обслуживании горелки CIB Unigas NG140 в профессиональных инженерных решениях.
