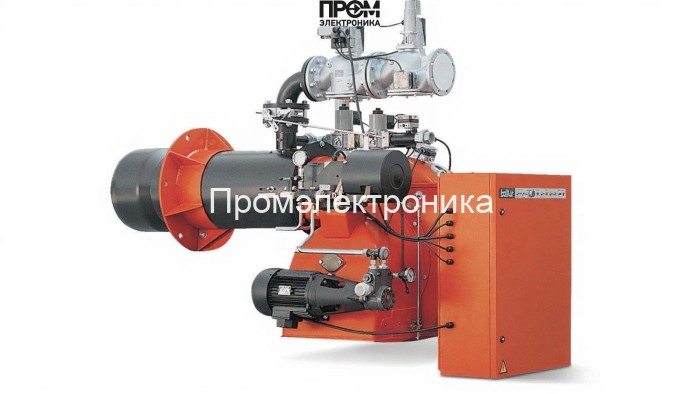

Газомазутная горелка Baltur GI MIST 510 DSPNM-D

Техническое описание газомазутной горелки Baltur GI MIST 510 DSPNM-D

Газомазутная горелка Baltur GI MIST 510 DSPNM-D — промышленный модуль для котельных и теплогенераторов средней и высокой мощности. Разработана для надёжной работы на природном газе и мазуте (до 7 °E при +50 °C). Конструкция обеспечивает диапазон полезной мощности 2430–6500 кВт, высокую точность управления горением и интеграцию с автоматикой по EN298.

Ключевые технические параметры

• Мощность: 2430–6500 кВт;
• Расход топлива: газ 245–654 нм³/ч, мазут 219–592 кг/ч;
• Электропитание: 380 В, 50 Гц; класс защиты IP40;
• Длина пламенной трубы: 625 мм; противодавление: 0–26 мбар;
• Габариты/вес: 203 × 134.5 × 154 см / 780 кг.

Состав и функциональные узлы горелки

Конструктивные элементы Baltur GI MIST 510 DSPNM-D выполнены с упором на модульность обслуживания и сохранение стабильного процесса горения. Основные детали и их назначение:

• Топливный насос — шестерёнчатый насос для подачи мазута с поддержанием установленного рабочего давления и компенсацией колебаний подачи;
• Датчик пламени — УФ-детектор контроля горения с быстрым сигналом отключения при пропадании пламени;
• Топочный автомат — управляющий блок по EN298, реализующий последовательность пуска/остановки и защиту по авариям;
• Трансформатор розжига — высоковольтный источник (8 кВ для газа, 2×7 кВ для ДТ) для стабильного поджига топлива;
• Реле давления — элемент контроля рабочего давления топливной системы, интегрируется с логикой автоматики;
• Форсунки — распылительные элементы смесительного узла для точной дисперсии мазута и оптимизации аэродинамики факела;
• Сервопривод — электропривод регулировки положения заслонок и дозирования топлива для двухступенчатой/прогрессивной подачи;
• Клапан — электромагнитные и запорные клапаны газовой рампы, обеспечивающие герметичность и аварийное отсечение;
• Электроды — контрольные электроды розжига/ионизации для контроля воспламенения и устойчивости пламени.

Особенности эксплуатации и обслуживания

• Модульная компоновка упрощает доступ к форсункам, насосу и датчикам для оперативной замены и чистки.
• Рекомендуемый регламент: ежемесячный визуальный контроль, 3–6 месяцев — очистка смесительного узла, ежегодная калибровка автоматики и УФ-датчика.
• Возможна непрерывная модуляция мощности при использовании регулятора RWF40 (опция), что повышает КПД при переменных нагрузках.

Преимущества для проекта и интеграции

• Универсальность топлива и быстрая перенастройка между газом и мазутом;
• Высокая стабильность пламени при противодавлении до 26 мбар;
• Соответствие промышленным нормам безопасности и удобство техобслуживания.

Baltur GI MIST 510 DSPNM-D — оптимальное сочетание мощности, надёжности и сервисной доступности для промышленных котлов. Техническая архитектура и перечисленные узлы (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивают предсказуемую работу в условиях сезонных и аварийных колебаний топлива и давления.
