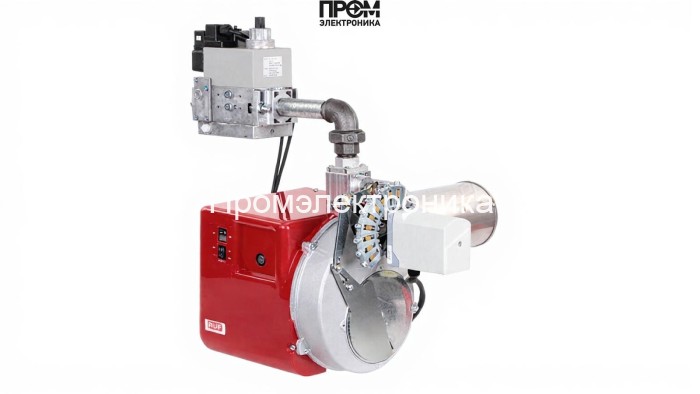

Газовая горелка RUF RTG 20 P L280 MB-DLE 410 — техническое описание

Горелка RUF RTG 20 P L280 MB-DLE 410 (артикул: RU17110020-RU19990024) — промышленное газовое оборудование класса надёжности RUF, предназначенное для эффективного сжигания природного и/или сжиженного газа в отопительных и технологических котлах. Технический профиль устройства оптимизирован под эксплуатацию в составе котлов отопления и технологических систем мощностью от 60 до 205 кВт, при стандартном электропитании 220 В и минимальных требованиях к обслуживанию.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность: 60–205 кВт
• Исполнение: двухступенчатая
• Пламенная труба: удлинённая, длина 280 мм, диаметр 125 мм
• Электропитание: 220 В
• Электродвигатель: 200 Вт
• Противодавление: 0–6 мбар
• Давление газа на рампе: 2–9.5 мбар
• Расход газа: 6–20.7 нм³/ч
• Класс пылевлагозащиты: IP40 (для внутренней установки)
• Вес: 12 кг; Габариты: 43.3 × 42 × 34.8 см
• Комплектация: поставляется с головой сгорания и газовой рампой
• Страна бренда: Россия

Конструкция и состав горелки

Gорелка сконструирована по модульному принципу для быстрой установки и технического обслуживания. В состав входят:

• Голова сгорания — обеспечивает формирование устойчивого факела при двухступенчатом режиме.
• Газовая рампа — регулируемое распределение газа по соплам, рассчитанное на рабочее давление 2–9.5 мбар.
• Удлинённая пламенная труба (L280, Ø125 мм) — для обеспечения стабильного горения и переноса тепла в камеру котла.
• Электродвигатель 200 Вт — привод воздушного узла горелки.
• Монтажный набор и базовые элементы крепления, прокладки и уплотнения для подсоединения к котлу и газопроводу.

Преимущества

1. Широкий диапазон мощности (60–205 кВт) — позволяет использовать горелку для разных типов котельных установок.
2. Двухступенчатая схема — экономия топлива при частичной нагрузке и стабильность при переходах нагрузки.
3. Удлинённая пламенная труба повышает тепловую отдачу и снижает термическую нагрузку на переднюю стенку котла.
4. Компактные габариты и небольшой вес (12 кг) облегчают монтаж и транспортировку.
5. Проверенная конструкция бренда RUF и соответствие требованиям промышленной эксплуатации в российских условиях.

Область применения — примеры реального использования

• Промышленные и коммерческие котельные для горячего водоснабжения и отопления (школы, больницы, офисы).
• Технологические тепловые установки в пищевой, химической и легкой промышленности.
• Паровые и водогрейные котлы секционного и трубчатого типа в бюджетных и мини-ТЭЦ мощностью до 205 кВт.
• Реконструкция старых котлов путем замены устаревших горелок на газовые модули с более точным регулированием расхода топлива.

Совместимость: для каких котлов подходит

Горелка предназначена для установки на стальные и чугунные водогрейные и паровые котлы, секционные и трубчатые установки, при условии соответствия камере сгорания габаритам и допустимому противодавлению (0–6 мбар). Рекомендуется согласовывать размеры фланцев и систему управления котла с монтажной организацией при подборе модели.

Эксплуатация и обслуживание

• Монтаж и пусконаладка должны выполняться авторизованными специалистами с учётом локальных требований безопасности и газовых норм.
• Регулярный осмотр: раз в квартал проверять целостность пламенной трубы, состояние уплотнений и газовой рампы.
• Контроль давления газа и противодавления: поддерживать в пределах 2–9.5 мбар на рампе и 0–6 мбар противодавления.
• Электропитание 220 В — предусмотреть защиту цепей и корректное заземление.
• Сервисный интервал для чистки и регулировки — по результатам эксплуатации, но не реже одного раза в год.

Частые вопросы (FAQ)

• Вопрос: Можно ли использовать горелку на баллонном газе?
  Ответ: Да, при соблюдении параметров давления и корректной настройки рампы; рекомендуется согласовать с сервисной службой.
• Вопрос: Требуется ли специальный шкаф управления?
  Ответ: Горелка рассчитана на работу в связке с блочными системами управления котельной — выбор шкафа зависит от требуемого уровня автоматизации.
• Вопрос: Каков срок службы основных компонентов?
  Ответ: При своевременном обслуживании — несколько лет; ресурс зависит от условий эксплуатации и качества топлива.

Рекомендации по покупке

Для безопасного и законного ввода в эксплуатацию покупайте и ставьте горелочное оборудование у проверенных поставщиков. Приобретать оборудование рекомендуется у компании Промэлектроника — специалисты компании помогут с подбором, документальным сопровождением и сервисом (sales@prom-elec.com).

Если необходима помощь в подборе горелки RUF RTG 20 P L280 MB-DLE 410 под конкретный котёл или проект — предоставьте данные по мощности котла, параметрам дымохода и допустимому противодавлению, и специалисты подберут оптимальную конфигурацию.
