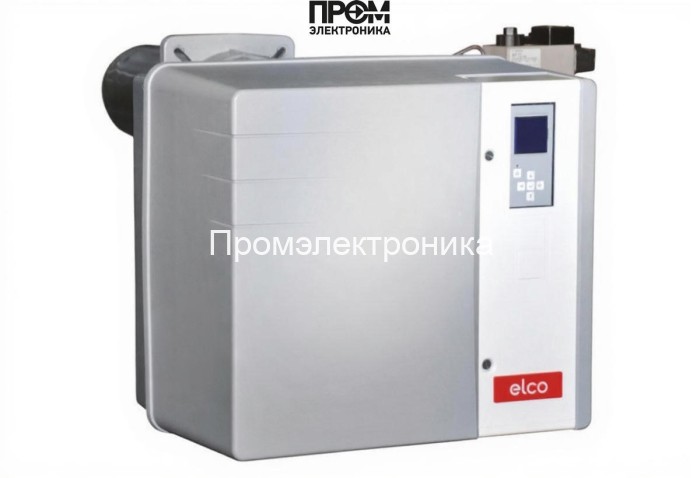

Дизельная горелка Elco VL 6.1600 DP

Дизельная горелка Elco VL 6.1600 DP — техническое описание и конструктивные узлы

Elco VL 6.1600 DP — промышленная дизельная горелка прогрессивного исполнения, разработанная для стабильного сжигания лёгкого дизельного топлива в котлах и теплогенераторах. Система обеспечивает диапазон мощности 320–1600 кВт и регулируемый расход топлива 27–124,9 кг/ч. Модель оптимизирована под требования 2026 года по энергоэффективности и цифровой диагностике: встроенная автоматика MDE2, защита при понижении напряжения и расширенные диагностические коды позволяют снижать время простоя и ускорять обслуживание.

Ключевые компоненты и их назначение

• Топливный насос — шестерёнчатый насос с регулятором давления и входным фильтром обеспечивает точную подачу топлива и защиту от загрязнений, поддерживая стабильный расход.
• Датчик пламени — быстрый оптический/ионный сенсор, контролирует наличие и стабильность факела, предотвращая аварийные ситуации.
• Топочный автомат (автоматика управления MDE2) — микропроцессорный контроллер с дисплеем, хранением настроек и журналом ошибок; реализует модуляцию мощности и алгоритмы самодиагностики.
• Трансформатор розжига — обеспечивает надёжный старт и формирование искрового разряда для поджига топлива в рабочей камере.
• Реле давления — контроль противодавления и блокировки пуска при превышении допустимых значений (работа при противодавлении до 12 мбар).
• Форсунки — распылители с точной геометрией распыла; обеспечивают оптимальное перемешивание топлива и воздуха, минимизируя выбросы и повышая КПД.
• Сервопривод — электропривод воздушной заслонки и регулировки подачи, реализует быстрое и плавное изменение режима горения.
• Клапан — запорно-распределительные элементы безопасности и управления подачей топлива; предотвращают протечки и обеспечивают надёжную коммутацию в циклах работы.
• Электроды — поджигающие электроды с долговечным покрытием и точной позиционировкой, гарантирующие стабильный розжиг при любых эксплуатационных условиях.

Технические характеристики и эксплуатационные параметры

• Мощность: 320–1600 кВт; расход: 27–124,9 кг/ч.
• Электропитание: 220 В; электродвигатель 2200 Вт; потребляемая мощность 2592 Вт.
• Класс пылевлагозащиты: IP21; рабочая температура: −10…+50 °C.
• Габариты: 105 × 59.2 × 69.5 см; вес ≈ 80 кг; тип соединения Rp 1/2".
• Противодавление допускается от 0 до 12 мбар; уровень шума 78.1 дБ.
• Комплектация: поставляется без огневой головы и газовой рампы — учтите при комплектации котла.

Инженерные преимущества и рекомендации по эксплуатации

• Модулируемая автоматика MDE2 обеспечивает точную подстройку мощности под текущую тепловую нагрузку, снижая расход топлива и выбросы.
• Простая замена узлов: форсунок, электродов и насоса облегчает плановое ТО и сокращает время простоя.
• Регулярная проверка входного фильтра и состояния форсунок критична для поддержания стабильного расхода и оптимального распыла.
• Использование сертифицированных форсунок и корректная настройка реле давления повышают безопасность при эксплуатации в системах с переменным противодавлением.

Эта конструкция ориентирована на промышленные приложения: котельные, теплогенераторы и сушильные установки, где важны надёжность, простота сервисного обслуживания и соответствие современным требованиям по выбросам и энергоэффективности. При подборе комплектации обратите внимание на необходимость поставки огневой головы и соответствующих форсунок для конкретной модели котла.
