Дизельная горелка Elco VL 6.2100 DP

Все товары Elco →

Дизельная горелка Elco VL 6.2100 DP. Вид топлива: дизельная; Мощность горелки: от 400 до 2080 кВт; Исполнение горелки: прогрессивная.

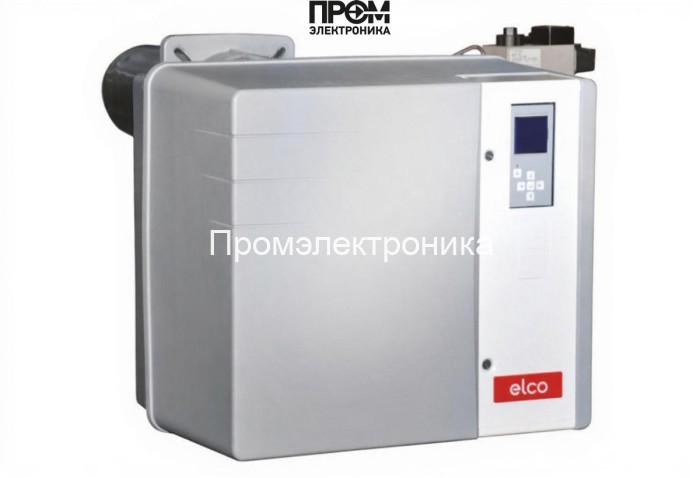

Дизельная горелка Elco VL 6.2100 DPУвеличить фото

Основные характеристики

Бренды
Elco
Вес
80 кг
Вид топлива
дизельная
Мощность горелки
от 400 до 2080 кВт
Тип соединения
Rp 1/2"
Класс пылевлагозащиты
IP21
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 400 до 2080 кВт · от 0 до 12 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

дизельная · прогрессивная

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В · без головы сгорания, без газовой рампы

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Дизельные горелки →
01

Описание

Дизельная горелка Elco VL 6.2100 DP. Каталожные параметры этого исполнения: вид топлива: дизельная; мощность горелки: от 400 до 2080 кВт; исполнение горелки: прогрессивная; электропитание: 220 В; противодавление: от 0 до 12 мбар; комплектация: без головы сгорания, без газовой рампы.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

В каталоге указана комплектация: без головы сгорания, без газовой рампы. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.

Идентификация исполнения

При запросе предложения укажите полное наименование Дизельная горелка Elco VL 6.2100 DP, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Дизельная горелка Elco VL 6.2100 DP
Бренды
Elco
Вес
80 кг
Вид топлива
дизельная
Мощность горелки
от 400 до 2080 кВт
Тип соединения
Rp 1/2"
Класс пылевлагозащиты
IP21
Исполнение горелки
прогрессивная
Электропитание
220 В
Комплектация
без головы сгорания, без газовой рампы
Расход топлива
33.7 - 177 кг/ч
Электродвигатель
2700 Вт
Потребляемая электрическая мощность
3220 Вт
Страна бренда
Италия
Противодавление
от 0 до 12 мбар
03

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

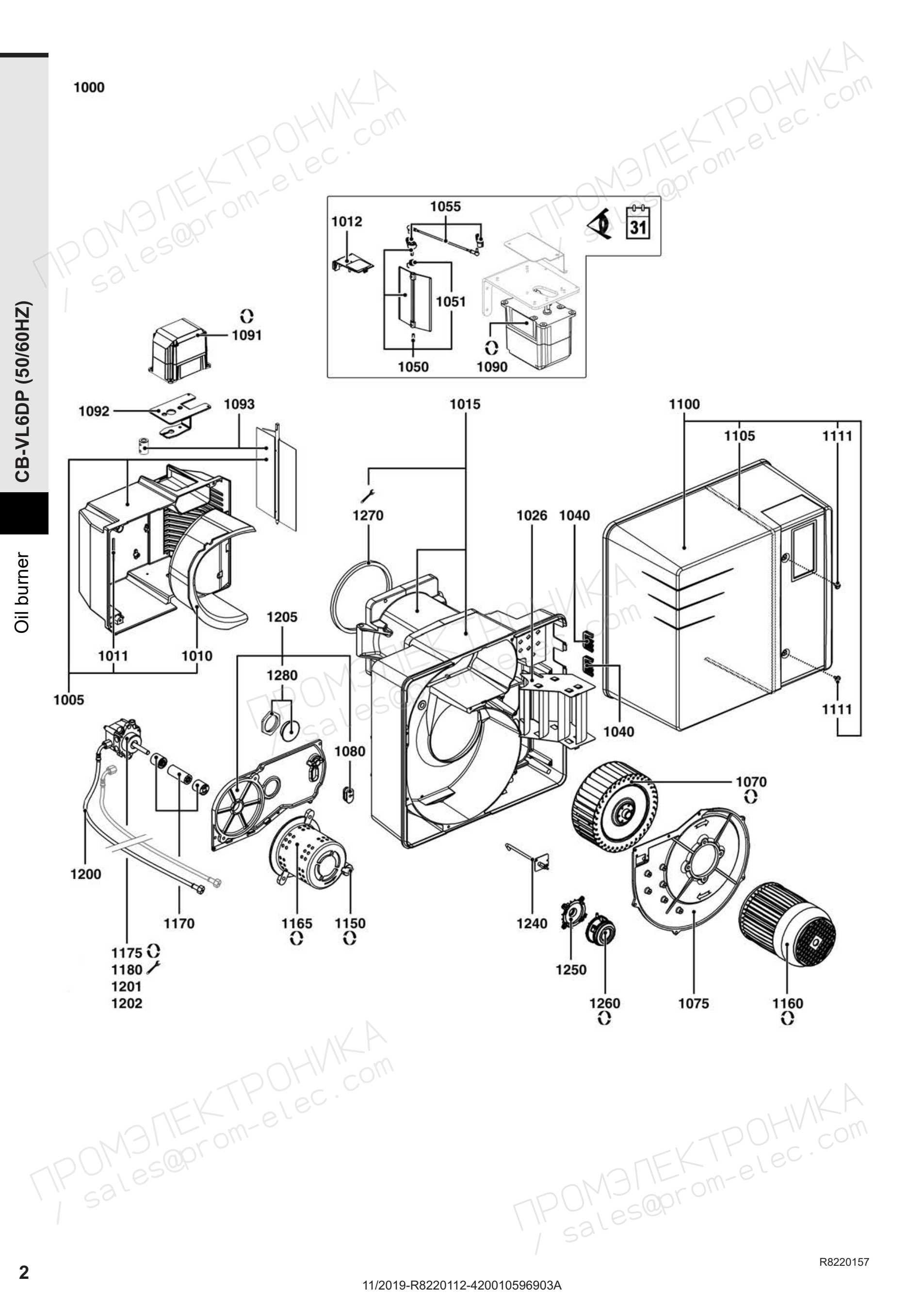

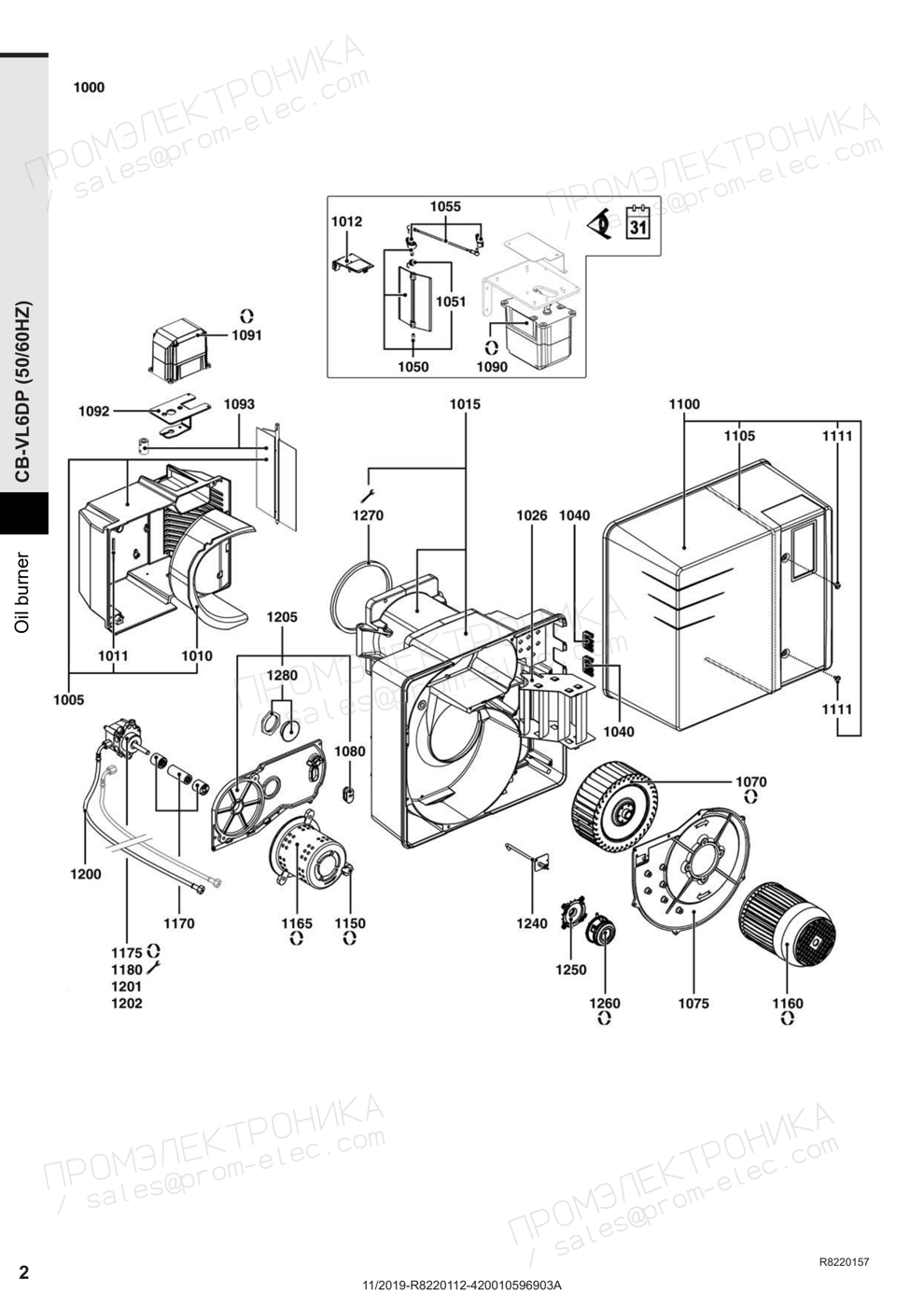

Взрывсхема: корпус горелки

Взрывсхема: корпус горелки — Дизельная горелка Elco VL 6.2100 DP
Открыть схему в полном размере ↗Документ 420010596903A · R8220112-04 - 21/11/2019 · страница 2

Запчасти на схеме

  1. Поз. 1005
    Короб воздухозаборный Ecoflam 65326951

    Артикул: 65326951

    Период по каталогу: 09-2011 — конец периода не указан

  2. Поз. 1010
    Звукоизоляция 275 x 302 мм

    Артикул: 13009641

    Период по каталогу: 09-2011 — конец периода не указан

  3. Поз. 1011
    Шнур уплотнительный камеры подачи воздуха на корпусе горелки 109X6X7 Elco 13009640

    Артикул: 13009640

    Период по каталогу: 09-2011 — конец периода не указан

  4. Поз. 1012
    Крышка пластиковая 80X143X47 камеры подачи воздуха Elco 13009642

    Артикул: 13009642

    Исполнение: до 05/15

    Период по каталогу: 09-2011 — конец периода не указан

  5. Поз. 1015
    Корпус 565X522X162+фланец D200 NC160-210/V6 Elco 13022784

    Артикул: 13022784

    Период по каталогу: 09-2011 — конец периода не указан

  6. Поз. 1026
    Направляющая всасываемого воздуха 148/162 мм, металл

    Артикул: 13009748

    Период по каталогу: 09-2011 — конец периода не указан

  7. Поз. 1040
    Муфта пропуска провода Elco 54X36X8, 13016845

    Артикул: 13016845

    Период по каталогу: 09-2011 — конец периода не указан

  8. Поз. 1050
    Воздушная заслонка Elco, 13014117

    Артикул: 13014117

    Исполнение: до 05/15

    Период по каталогу: 09-2011 — конец периода не указан

  9. Поз. 1051
    Пружина воздушной заслонки Elco Ø23,2 мм 13011507

    Артикул: 13011507

    Исполнение: до 05/15

    Период по каталогу: 09-2011 — конец периода не указан

  10. Поз. 1055
    Шарнирное соединение 320 мм, в комплекте

    Артикул: 65301070

    Исполнение: до 05/15

    Период по каталогу: 09-2011 — конец периода не указан

  11. Поз. 1070
    Рабочее колесо вентилятора Elco Ø250 x 114 мм, 13009737

    Артикул: 13009737

    Период по каталогу: 09-2011 — конец периода не указан

  12. Поз. 1075
    Кнопка мотор 342X383X16 D95/C75-210/V5-6 Elco 13018809

    Артикул: 13018809

    Период по каталогу: 09-2011 — конец периода не указан

  13. Поз. 1080
    Фиксатор кабелей 42X23X18,5 2XD7,5-D4,5 Elco 13009648

    Артикул: 13009648

    Период по каталогу: 09-2011 — конец периода не указан

  14. Поз. 1090
    Сервопривод Elco STE4,5 Q3 51/6 R L500

    Артикул: 65301001

    Исполнение: до 05/15

    Период по каталогу: 09-2011 — конец периода не указан

  15. Поз. 1091
    Сервопривод Elco STE4,5 Q3 51/6 L

    Артикул: 65326804

    Исполнение: с 06/15

    Период по каталогу: 09-2011 — конец периода не указан

  16. Поз. 1092
    Держатель сервопривода STE 4,5 Q3 L 136X90X60 Elco 65326226

    Артикул: 65326226

    Исполнение: с 06/15

    Период по каталогу: 09-2011 — конец периода не указан

  17. Поз. 1093
    Воздушная заслонка Elco 65326227

    Артикул: 65326227

    Исполнение: с 06/15

    Период по каталогу: 09-2011 — конец периода не указан

  18. Поз. 1100
    Кожух горелки пластиковый серый 590X547X476+винт/V 5-6 Elco 65301016

    Артикул: 65301016

    Период по каталогу: 09-2011 — конец периода не указан

  19. Поз. 1105
    Прокладка/кожух-LEAK 10X3 Elco 13009772

    Артикул: 13009772

    Период по каталогу: 09-2011 — конец периода не указан

  20. Поз. 1111
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 09-2011 — конец периода не указан

  21. Поз. 1150
    Конденсатор 22µF 2P 3mm Elco 65326967

    Артикул: 65326967

    Исполнение: SIMEL

    Период по каталогу: 09-2011 — конец периода не указан

  22. Поз. 1150
    Конденсатор Elco 12 мкФ, 13015715

    Артикул: 13015715

    Исполнение: ACC

    Период по каталогу: 09-2011 — конец периода не указан

  23. Поз. 1160
    Электродвигатель Elco 13009740

    Артикул: 13009740

    Период по каталогу: 09-2011 — конец периода не указан

  24. Поз. 1165
    Электродвигатель ACC 450 Вт

    Артикул: 13009807

    Период по каталогу: 09-2011 — конец периода не указан

  25. Поз. 1170
    Муфта привода электродвигатель-насос жидкотопливный D11/12,7 L70 Elco 13009806

    Артикул: 13009806

    Период по каталогу: 09-2011 — конец периода не указан

  26. Поз. 1175
    HACOC жидкотопливный AJ6 CC 1004 Elco 13009802

    Артикул: 13009802

    Период по каталогу: 09-2011 — конец периода не указан

  27. Поз. 1180
    Ремкомплект насоса Elco 13014194

    Артикул: 13014194

    Период по каталогу: 09-2011 — конец периода не указан

  28. Поз. 1200
    Жидкотопливный шланг Elco 13009815

    Артикул: 13009815

    Период по каталогу: 09-2011 — конец периода не указан

  29. Поз. 1201
    Ниппель переходной Elco M16 - G1/4", 13014419

    Артикул: 13014419

    Период по каталогу: 09-2011 — конец периода не указан

  30. Поз. 1202
    Ниппель переходной Elco 13014676

    Артикул: 13014676

    Период по каталогу: 09-2011 — конец периода не указан

  31. Поз. 1205
    Кнопка MOTOP-насос 380X179 D60+смоT.стек Elco 13014118

    Артикул: 13014118

    Период по каталогу: 09-2011 — конец периода не указан

  32. Поз. 1240
    Ниппель измерения давления воздуха в сборе Ø5 - Ø6 мм 13009738

    Артикул: 13009738

    Период по каталогу: 09-2011 — конец периода не указан

  33. Поз. 1250
    Держатель реле давления Elco 13020723

    Артикул: 13020723

    Период по каталогу: 09-2011 — конец периода не указан

  34. Поз. 1270
    Прокладка/корпус-HEAD D218X8/5X10 Elco 13010055

    Артикул: 13010055

    Период по каталогу: 09-2011 — конец периода не указан

  35. Поз. 1280
    Смотровое стекло Elco 13010008

    Артикул: 13010008

    Период по каталогу: 09-2011 — конец периода не указан

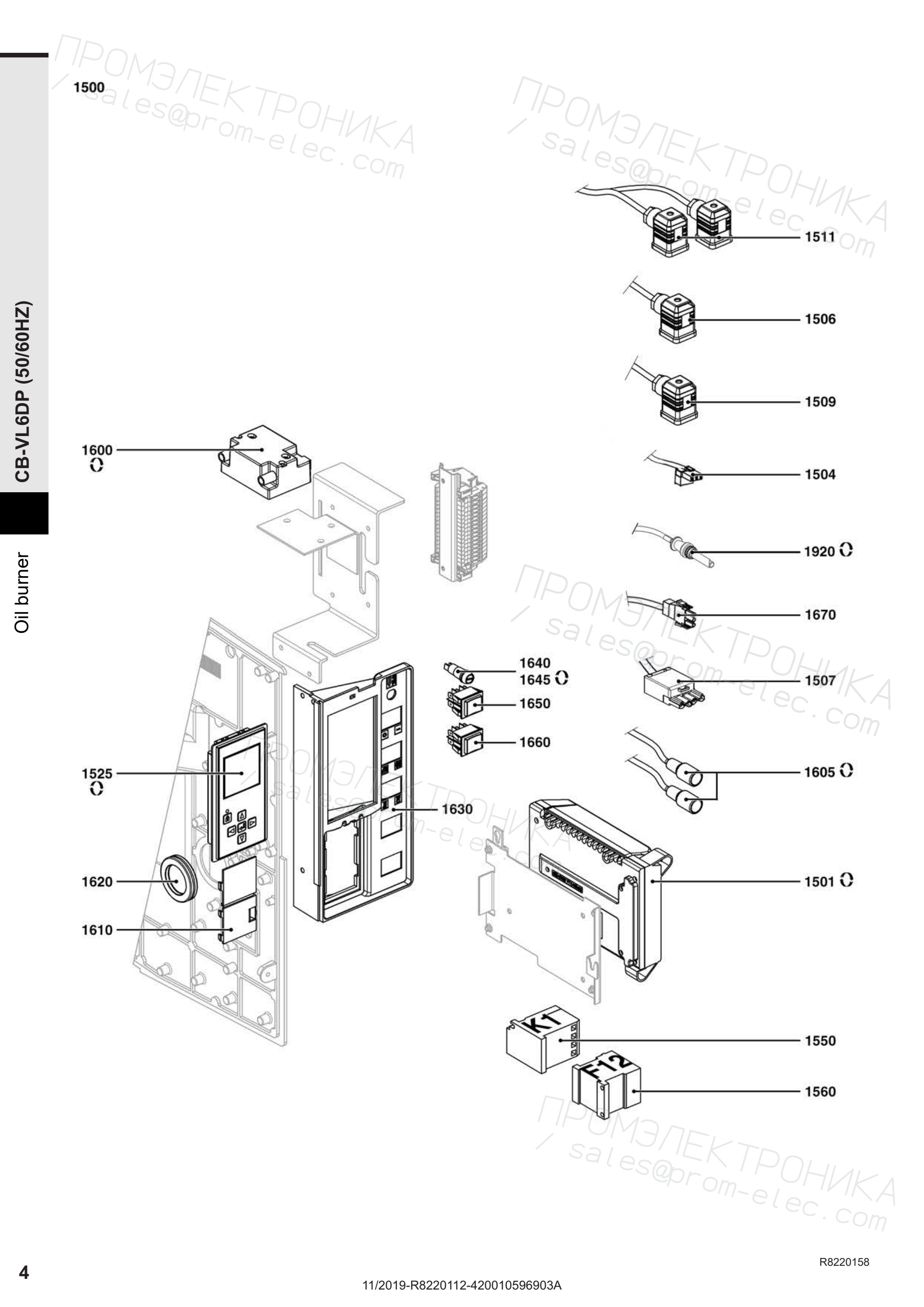

Взрывсхема: электрические компоненты

Взрывсхема: электрические компоненты — Дизельная горелка Elco VL 6.2100 DP
Открыть схему в полном размере ↗Документ 420010596903A · R8220112-04 - 21/11/2019 · страница 4

Запчасти на схеме

  1. Поз. 1501
    Блок управления TCH 311.00 Elco 65300879

    Артикул: 65300879

    Период по каталогу: 09-2011 — конец периода не указан

  2. Поз. 1504
    Кабель питания трансформатора розжига + штекер 3P/RAST3P L740 Elco 65300997

    Артикул: 65300997

    Период по каталогу: 09-2011 — конец периода не указан

  3. Поз. 1506
    Кабель питания электроклапана + штекер DIN/RAST3P L1750V2 Elco 65300995

    Артикул: 65300995

    Период по каталогу: 09-2011 — конец периода не указан

  4. Поз. 1507
    Кабель электродвигателя + штекер WIELAND 4P 4X1,5 L560 Elco 65301000

    Артикул: 65301000

    Период по каталогу: 09-2011 — конец периода не указан

  5. Поз. 1509
    Кабель питания электроклапана + штекер DIN/RAST3P L1800V3 Elco 65300996

    Артикул: 65300996

    Период по каталогу: 09-2011 — конец периода не указан

  6. Поз. 1511
    Кабель питания электроклапана + штекер DIN/RAST3P L1800VS+V1 Elco 65300994

    Артикул: 65300994

    Период по каталогу: 09-2011 — конец периода не указан

  7. Поз. 1525
    Жидкокристаллический экран Thermowatt 2811 - 1

    Артикул: 65301109

    Период по каталогу: 09-2011 — конец периода не указан

  8. Поз. 1550
    Миниконтактор Schneider Electric LC1K09-10M7

    Артикул: 13009778

    Период по каталогу: 09-2011 — конец периода не указан

  9. Поз. 1560
    Тепловое реле перегрузки Schneider Electric LR2K 0314 (5,5 - 8,0 A)

    Артикул: 13009746

    Период по каталогу: 09-2011 — конец периода не указан

  10. Поз. 1600
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 09-2011 — конец периода не указан

  11. Поз. 1610
    Затвор 96,5X48,5/RWF Elco 13009661

    Артикул: 13009661

    Период по каталогу: 09-2011 — конец периода не указан

  12. Поз. 1620
    Уплотнение (фиксатор) кабелей резиновое DG 36 D54/47/36X10 Elco 65300993

    Артикул: 65300993

    Период по каталогу: 09-2011 — конец периода не указан

  13. Поз. 1630
    Рама контрольной панели TC

    Артикул: 65300992

    Период по каталогу: 09-2011 — конец периода не указан

  14. Поз. 1640
    Гнездо плавкого предохранителя FPG

    Артикул: 13016457

    Период по каталогу: 09-2011 — конец периода не указан

  15. Поз. 1645
    Предохранитель 5X20 FST 6,3A 250V Elco 13016028

    Артикул: 13016028

    Период по каталогу: 09-2011 — конец периода не указан

  16. Поз. 1650
    Клавишный переключатель T125/55

    Артикул: 13010007

    Период по каталогу: 09-2011 — конец периода не указан

  17. Поз. 1660
    Клавишный переключатель T120/55

    Артикул: 13014009

    Период по каталогу: 09-2011 — конец периода не указан

  18. Поз. 1670
    Кабель GMP+PLUG3P/RAST3P L920 Elco 65300999

    Артикул: 65300999

    Период по каталогу: 09-2011 — конец периода не указан

  19. Поз. 1920
    Датчик пламени Elco 610 мм, 65328029

    Артикул: 65328029

    Исполнение: с 09/19

    Период по каталогу: 09-2011 — конец периода не указан

  20. Поз. 1920
    Датчик пламени Elco QRB1A-A048B70B, 65326516

    Артикул: 65326516

    Исполнение: до 08/19

    Период по каталогу: 09-2011 — конец периода не указан
