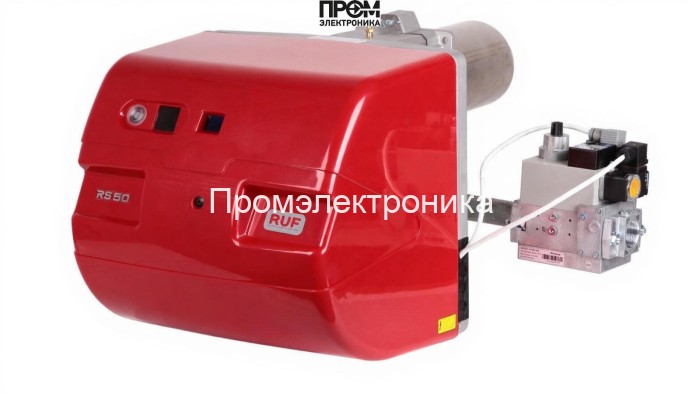

Газовая горелка RUF RS 50 TC MB-DLE 412 — техническое описание

Газовая горелка RUF RS 50 TC MB-DLE 412 разработана для надежной подачи топлива и стабильного горения в промышленных и коммунально-бытовых тепловых установках. Модель сочетает в себе простоту монтажа, двухступенчатое управление и широкий диапазон мощности, что делает её универсальным решением для водогрейных и паровых котлов, а также технологических печей и сушильных агрегатов.

Ключевые технические характеристики

• Вид топлива: газовая
• Диапазон мощности: от 116 до 581 кВт
• Исполнение: двухступенчатая
• Тип пламенной трубы: стандартная, длина 216 мм
• Электропитание: 220 В / 380 В
• Электродвигатель: 650 Вт
• Потребляемая мощность: 750 Вт
• Класс пылевлагозащиты: IP44
• Уровень шума: 72 дБ
• Противодавление: от 0 до 8.5 мбар
• Давление газа на рампе: от 6 до 20 мбар
• Расход газа: от 1 до 58 нм³/ч
• Вес: 41 кг
• Габариты (ШхВхГ): 79.6 x 47.6 x 47.4 см
• Рабочая температура: от 0 до 60 °C
• Комплектация: с головой сгорания и с газовой рампой
• Бренд: RUF
• Артикул: RU3784702-RU3970144

Конструкция и состав горелки

Конструкция RUF RS 50 TC MB-DLE 412 выполнена по модульной схеме для упрощения монтажа и обслуживания. В состав горелки входят:

• голова сгорания с форсунками и системой запальной арматуры;
• газовая рампа с регуляторами давления (обеспечивает рабочий диапазон 6–20 мбар);
• пламенная труба стандартной длины 216 мм для формирования устойчивого факела;
• электродвигатель 650 Вт и узел вентилятора, обеспечивающий необходимый воздушный поток;
• электроуправление и коммутационные узлы, рассчитанные на питание 220/380 В;
• корпус с защитой IP44, элементы крепления и прокладки для монтажа.

Примеры реального применения

• котельные предприятий малого и среднего масштаба (водогрейные и паровые котлы 100–600 кВт);
• промышленные сушильные установки в деревообработке и пищевой промышленности;
• технологические печи и подогреватели теплоносителя на производственных линиях;
• резервные и аварийные источники тепла в муниципальных объектах и предприятиях ЖКХ.

Преимущества

• широкий диапазон мощности (116–581 кВт) — позволяет гибко подбирать нагрузку под конкретный котёл;
• двухступенчатое управление — экономия топлива при частичных нагрузках;
• надежная механика и доступная комплектация (голова сгорания, газовая рампа) для быстрой замены деталей;
• удобство обслуживания благодаря модульной конструкции и стандартной пламенной трубе;
• компактные габариты и умеренный вес (41 кг) упрощают монтаж и транспортировку;
• защита IP44 и рабочий диапазон температур 0–60 °C — эксплуатация в типичных производственных помещениях.

Обслуживание и эксплуатация

Для обеспечения безаварийной работы соблюдайте регламент технического обслуживания:

1. ежемесячная визуальная проверка герметичности газовой рампы и состояния пламенной трубы;
2. 1 раз в 3–6 месяцев — очистка головы сгорания и проверка форсунок на отложения;
3. проверка электрических соединений и состояния электродвигателя (650 Вт) при плановом техническом обслуживании;
4. контроль давления газа на рампе (6–20 мбар) и противодавления в топке (0–8.5 мбар) при пуско-наладке и изменениях режима;
5. использование фильтров тонкой очистки газа и регулярная замена комплектующих по износу.

Электропитание 220/380 В, потребляемая электрическая мощность 750 Вт — учитывайте эти параметры при подключении к электрической сети и при подборе автоматики.

Совместимость с котлами

RUF RS 50 TC MB-DLE 412 подходит для:

• водогрейных и паровых котлов среднего и крупного класса;
• котлов с атмосферной и наддувной топочной камерой;
• модернизируемых котлоагрегатов, где требуется расширенный диапазон мощности и двухступенчатое управление.

FAQ — Частые вопросы

Какие требования к газу?

Работает на природном газе при давлении на рампе 6–20 мбар; расход от 1 до 58 нм³/ч в зависимости от нагрузки.

Можно ли использовать горелку при повышенном противодавлении?

Допустимое противодавление — от 0 до 8.5 мбар; при превышении требуется дополнительная согласованная пуско-наладка и возможно применение компенсирующих устройств.

Как часто требуется сервисное обслуживание?

Рекомендуется базовая проверка ежемесячно и комплексное ТО каждые 3–6 месяцев в зависимости от условий эксплуатации.

Требуется ли специальная автоматика?

Горелка поддерживает стандартные схемы управления; для оптимизации работы и безопасности рекомендуется установка современной котловой автоматики и систем мониторинга.

Для покупки и консультации по подбору оборудования обращайтесь в компанию Промэлектроника — специалисты помогут подобрать конфигурацию и организовать поставку: sales@prom-elec.com. При выборе учитывайте мощность котла, тип топочной камеры и требования по газоснабжению.

RUF RS 50 TC MB-DLE 412 — технически выверенное решение для задач, где требуются надежность, удобство обслуживания и экономичное управление мощностью. Корректная интеграция в систему отопления и регулярное техническое обслуживание обеспечат длительный срок службы и стабильную работу установки.
