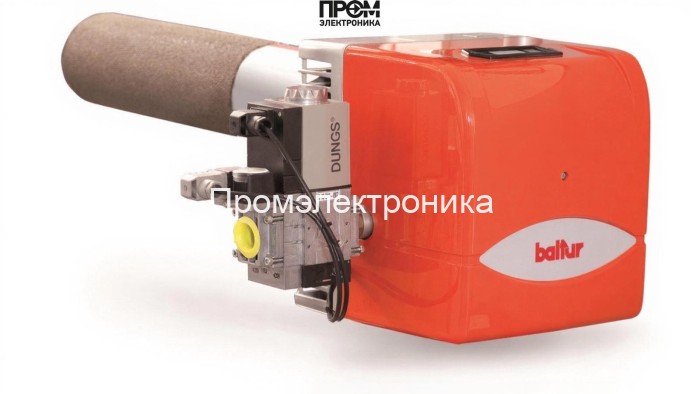

Газовая горелка Baltur BPM 200

Техническое описание газовой горелки Baltur BPM 200

Газовая премиксная горелка Baltur BPM 200 — промышленный модульный агрегат для точного сжигания природного и сжиженного газа в диапазоне мощности 30–210 кВт. Конструкция ориентирована на энергоэффективность 2026 года, минимизацию выбросов NOx и простоту интеграции в современные котельные и теплогенераторы. Корпус моноблочный, алюминиевый со звукоизоляцией, рассчитан на работу в стандартных промышленных условиях при температуре окружающей среды 0…+60 °C.

Ключевые технические параметры

• Мощность: 30–210 кВт;
• Длина пламенной трубы: 430 мм;
• Расход газа: 3.17–22.22 нм³/ч;
• Электропитание: 220 В, 50–60 Гц;
• Потребляемая мощность: 370 Вт;
• Класс защиты: IP20;
• Вес: 28 кг; габариты: 80.4 × 49.5 × 64.2 см;
• Тип соединения газа: резьбовое Rp 1 1/2".

Состав и основные узлы

Конструкция BPM 200 включает отказоустойчивые и сервис-ориентированные компоненты для стабильного и безопасного горения. В состав входят:

• топливный насос — обеспечивает стабильное и дозированное поступление топлива в рампу (при применении вспомогательного топлива или в системах с форсированием);
• датчик пламени — ионизационный электродный контроль пламени для мгновенной диагностики состояния горения;
• топочный автомат (блок управления) — реализует алгоритмы модуляции мощности, самодиагностику и интерфейсы связи для интеграции с системами BMS;
• трансформатор розжига — формирует высокий импульс для надежного поджига электрода;
• реле давления — контролирует давление газа в рампе и блокирует подачу при отклонениях за пределы нормы;
• форсунки (премиксная голова) — формируют однородную топливно-воздушную смесь с минимизацией локальных перегревов;
• сервопривод — обеспечивает пропорциональное управление заслонкой/клапаном для точной модуляции воздуха;
• клапан (газовый клапан) — многоступенчатый запорно-регулирующий узел с электромагнитной и пропорциональной частью;
• электроды розжига и ионизации — два рабочих электрода для надежного воспламенения и контроля наличия пламени.

Монтаж, пуск и обслуживание

• Вертикальная или горизонтальная установка в зависимости от компоновки камеры сгорания.
• Подключение газа — резьбовое Rp 1 1/2", электрическое — 220 В с защитой по ПУЭ.
• Пусконаладочные работы включают проверку герметичности рампы, настройку модуляции и тестирование цепей розжига и контроля пламени.
• Регламент: очистка головы сгорания, проверка электродов и трансформатора, тест реле давления и замена фильтров — периодично согласно паспорту.

Преимущества

• Высокая точность модуляции и экономия топлива;
• Низкие выбросы NOx и соответствие современным экологическим требованиям;
• Компактность, невысокая масса и простота интеграции в OEM-решения;
• Удобство сервисного доступа и совместимость с системами автоматизации 2026 года.

Baltur BPM 200 — решение для промышленных котельных и тепловых установок, где важны надежность, низкие эксплуатационные расходы и современная цифровая совместимость.
