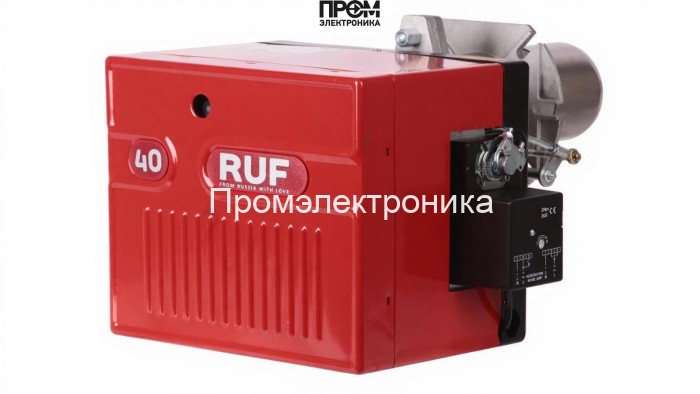

Газовая горелка RUF 40 GS5D TC MB-DLE 405 — техническое описание

Газовая горелка RUF 40 GS5D TC MB-DLE 405 — промышленный двухступенчатый горелочный блок российской сборки, разработанный для надежной работы в системах отопления и технологических котлах малого и среднего типа. В описании приведены все технические характеристики, конструктивные элементы, рекомендации по эксплуатации и обслуживанию, а также примеры реального применения.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность горелки: от 18 до 58 кВт
• Исполнение: двухступенчатая
• Тип пламенной трубы: стандартная
• Длина пламенной трубы: 110 мм
• Электропитание: 220 В
• Комплектация: с головой сгорания / с газовой рампой
• Класс пылевлагозащиты: IP40
• Тип соединения: Rp 1/2"
• Давление газа в рампе: от 1.3 до 4.9 мбар
• Бренд: RUF (Страна бренда: Россия)
• Артикул: RU201907350-RU3970530

Конструкция и состав горелки

Конструктивно горелка RUF 40 GS5D TC MB-DLE 405 включает следующие базовые узлы:

• голова сгорания с пламенной трубой (стандартная, длина 110 мм);
• модули двухступенчатого управления подачей воздуха/газа;
• газовая рампа с регуляторами давления (рабочий диапазон 1.3–4.9 мбар);
• электропривод и система поджига на базе 220 В;
• элементы крепления и соединения Rp 1/2" для быстрого монтажа;
• корпус и элементы с уровнем защиты IP40.

В стандартной комплектации поставляется с головой сгорания и газовой рампой; возможна доукомплектация по заказу.

Преимущества

1. Универсальная мощность (18–58 кВт) позволяет использовать горелку на широком диапазоне котлов и теплоагрегатов.
2. Двухступенчатое исполнение обеспечивает экономичный режим работы и снижение пусковых нагрузок на систему.
3. Стандартная пламенная труба 110 мм оптимальна для большинства типоразмеров отопительных камер.
4. Надёжность и простота обслуживания: доступ к узлам без демонтажа корпуса.
5. Соответствие российским стандартам сборки и требованиям безопасности.

Области и примеры реального использования

• Котельные коммерческих и промышленных зданий — поддержание стабильной мощности в диапазоне 18–58 кВт.
• Тепловые пункты школ, офисов, складов — благодаря двухступенчатому режиму достигается экономия топлива при частичных нагрузках.
• Технологические процессы с небольшими тепловыми потребностями: сушильные камеры, производственные узлы, локальные нагреватели.
• Замена устаревших горелочных агрегатов в существующих котлах — совместимость по присоединению Rp 1/2" и стандартной длине пламенной трубы.

Совместимость: для каких котлов подходит

• Низко- и среднетемпературные водогрейные котлы с атмосферной камерой сгорания.
• Котлы модульного и секционного типа с возможностью установки горелочных голов стандартных размеров.
• Промышленные и коммунальные котлы с требованиями к диапазону мощности 18–58 кВт.

Эксплуатация и обслуживание

• Подключение электрического питания: 220 В — соблюдайте требования по заземлению и защитным автоматам.
• Перед запуском: проверка герметичности газовых соединений, регулирование давления рампы в диапазоне 1.3–4.9 мбар.
• Регулярное обслуживание: очистка пламенной трубы, проверка электродов поджига и контроля пламени, осмотр газовой рампы.
• Режимы работы: двухступенчатая логика позволяет снизить время включения и оптимизировать расход газа при частичных нагрузках.
• Рекомендуемый интервал сервисного обслуживания — не реже одного раза в год при промышленной эксплуатации; при агрессивных режимах — чаще.

FAQ — часто задаваемые вопросы

В: Можно ли переналадить горелку на другое давление газа?

О: Диапазон регулировки рампы — от 1.3 до 4.9 мбар. Для значительных отклонений требуется переналадка регуляторов и проверка пламенного блока сервисным инженером.

В: Требуется ли специальный адаптер для монтажа в мой котёл?

О: Соединение Rp 1/2" является стандартным; при необходимости адаптации используйте штатные переходники, согласованные с производителем котла.

В: Как долго служит пламенная труба?

О: При нормальной эксплуатации и своевременном обслуживании ресурс пламенной трубы соответствует нормативным требованиям производителя; регулярная очистка увеличивает срок службы.

В: Подходит ли горелка для систем с автоматическим регулированием температуры?

О: Да. Двухступенчатая схема управления совместима с внешними системами автоматизации, при условии корректной интеграции сигналов управления.

Где купить

Для оперативного подбора оборудования и поставки обращайтесь к официальному дилеру — компании Промэлектроника. Краткое и удобное оформление заказа и техническая поддержка по электронной почте: sales@prom-elec.com.

Горелка RUF 40 GS5D TC MB-DLE 405 — оптимальное решение для надежного и экономичного сжигания газа в системах с мощностью 18–58 кВт. Технические параметры, конструкция и эксплуатационные особенности делают её подходящей для широкого круга котельных задач.
