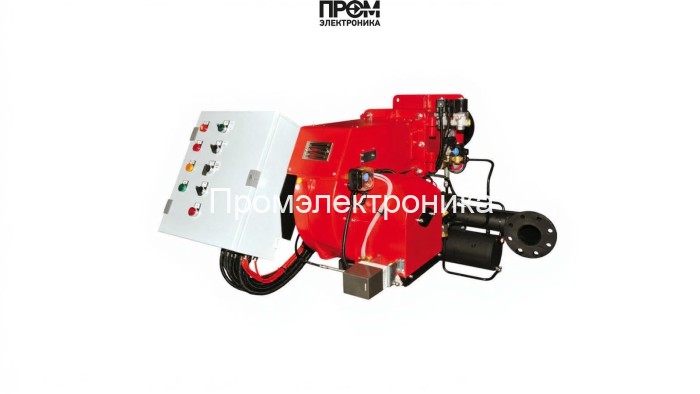

Газомазутная горелка Ecoflam MULTIFLAM 200.1 TL VGD 20.503

Газомазутная горелка Ecoflam MULTIFLAM 200.1 TL VGD 20.503 — техническое описание

Предлагаемая газомазутная горелка Ecoflam MULTIFLAM 200.1 TL VGD 20.503 — промышленный моноблок для высоко‑надёжного и экономичного сжигания газа и мазута. Конструктивно рассчитана на эксплуатацию в диапазоне мощностей 414–2150 кВт и оснащена удлинённой пламенной трубой 485 мм. Ориентирована на интеграцию в котельные установки среднего и крупного класса с требованиями по энергосбережению и низким выбросам.

Ключевые технические узлы и их функционал

• Топливный насос — обеспечивает стабильную подачу мазута, поддерживает заданное давление на форсунках при переменной вязкости топлива; опционально с подогревом.
• Датчик пламени — контролирует наличие устойчивого горения, интегрируется в систему безопасности горелки для моментального отключения при исчезновении пламени.
• Топочный автомат — микропроцессорная автоматика управления горением: запуск/останов, мониторинг аварийных состояний, логика пропорционального регулирования воздуха и топлива.
• Трансформатор розжига — генерация искрового разряда для первичного поджига; выполнен с расчётом на промышленную цикличность и высокую надёжность.
• Реле давления — контроль перепада и абсолютного давления в системе подачи воздуха и топлива, обеспечивает блокировки при выходе за пределы допусков.
• Форсунки (сопла) — комплект высокоточных форсунок для качественного распыла мазута; предусмотрена возможность быстрой замены и калибровки под требуемую нагрузку.
• Сервопривод — пропорциональное управление воздушной заслонкой и регулировкой головки сгорания для оптимизации смеси и снижения потерь.
• Клапаны — газовый мультиблок с двойными электромагнитными клапанами класса «А», обеспечивающими герметичность и безопасность при переключениях топлива.
• Электроды — система ионизационного контроля и зажигания, рассчитанная на длительный ресурс при промышленной эксплуатации.

Технические параметры и эксплуатационные ограничения

• Мощность: 414–2150 кВт
• Длина пламенной трубы: 485 мм (удлинённая)
• Электропитание: 220/380 В, электродвигатель 4000 Вт, потребляемая мощность 16500 Вт
• Класс защиты: IP55; уровень шума 91.4 дБ
• Рабочая температура: от −10 до +60 °C; противодавление 0–11 мбар; давление газовой рампы 14–52.5 мбар
• Габариты: 163.5 × 84.8 × 73.5 см, масса 220 кг

Обслуживание и интеграция

• Регулярная диагностика датчиков, проверка герметичности клапанов и состояния форсунок — обязательная процедура для сохранения параметров выбросов и КПД.
• Рекомендуемая периодичность: визуальные проверки ежедневно, полная проверка форсунок и электродов — ежемесячно, сервис автоматики и трансформатора — согласно регламенту производителя.
• Поддержка интеграции в BMS и удалённый мониторинг (опция) для оптимизации расхода топлива и прогнозирования технического обслуживания.

Данная модификация MULTIFLAM обеспечивает комбинацию высокой энергоэффективности, расширенной безопасности и возможности адаптации к требованиям 2026 года: оптимизация NOx, цифровая интеграция и модульность узлов для упрощённого сервиса и замены комплектующих.
