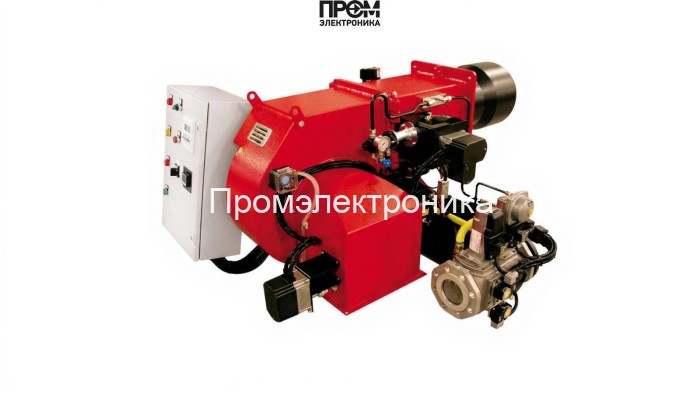

Газомазутная горелка Ecoflam MULTIFLAM 300.1 PR TC VGD 40.065

Газомазутная горелка Ecoflam MULTIFLAM 300.1 PR TC VGD 40.065 — техническое описание

Ecoflam MULTIFLAM 300.1 PR TC VGD 40.065 — промышленная комбинированная (газ/мазут) прогрессивная горелка, рассчитанная на работу в диапазоне тепловой мощности 630–3000 кВт. Конструктивно спроектирована для интеграции в котлы и теплогенераторы с патрубком DN65 и короткой пламенной трубой 330 мм. Решение ориентировано на высокую надёжность, точное пропорциональное регулирование и соответствие современным экологическим требованиям.

Ключевые параметры

• Диапазон мощности: 630–3000 кВт;
• Расход топлива: 88–264 кг/ч;
• Электродвигатель вентилятора: 5,5 кВт; питание 220/380 В;
• Класс пылевлагозащиты: IP55; уровень шума с шумоглушителем ≈ 87,3 дБ;
• Длина пламенной трубы: 330 мм; номинальный диаметр соединения: DN65;
• Противодавление в топке: 0–13 мбар; давление рампы газа: 10–41 мбар.

Конструкция и состав основных узлов

Горелка выполнена модульно для упрощённого обслуживания и быстрой замены элементов. В состав изделия входят следующие ключевые компоненты и их функциональные назначения:

• Топливный насос — обеспечивает подачу мазута с требуемым напором и поддерживает стабильность расхода при переключении режимов;
• Датчик пламени — оптический/ионный контроль наличия горения с быстрым реагированием на срыв пламени и блокировками;
• Топочный автомат — прогрессивная система управления, реализующая последовательность розжига, мониторинг и защиту по аварийным параметрам;
• Трансформатор розжига — формирует высоковольтные импульсы для электродов, обеспечивая стабильный старт и повторные розжиги;
• Реле давления — контролирует подачу воздуха и давление в топочной камере, участвует в системе безопасности;
• Форсунки — точная дисперсия мазута, регулировка факела и оптимизация смесеобразования при работе на жидком топливе;
• Сервопривод — пропорциональное управление дроссельными заслонками и подачей топлива для плавной модуляции мощности;
• Клапан(ы) (включая двойной электромагнитный клапан класса «А» на газовой линии) — обеспечение герметичности и аварийной остановки подачи топлива;
• Электроды — элементы розжига и контроля искрового воспламенения, выполнены для длительной эксплуатации в условиях высокой температуры.

Инженерные преимущества и эксплуатация

Комбинация точного топливного насоса, сервоприводов и автоматического управления обеспечивает высокий КПД и стабильность показателей выбросов. Система розжига на базе трансформатора и электродов совместно с датчиком пламени минимизирует аварийные пуски и повышает безопасность. Модульная архитектура упрощает сервис: замена форсунки, регламентная проверка реле давления и обслуживание фильтра мазута выполняются быстро и без демонтажа основной станции.

Монтаж и обслуживание

• Рекомендуется производить пусконаладку специалистами с проверкой давления рампы (10–41 мбар) и подбора форсунок под конкретную вязкость мазута;
• Регулярно проверять состояние датчика пламени, электроды и трансформатор розжига, а также чистоту фильтра и работоспособность топливного насоса;
• Соблюдать температурный диапазон эксплуатации −10…+60 °C и применять предпусковой подогрев при отрицательных температурах.

Ecoflam MULTIFLAM 300.1 PR TC VGD — решение для промышленных котельных и технологических установок, где важны надёжность, безопасность и точная модуляция мощности. Модель оптимизирована под современные требования энергоэффективности и экологического соответствия.
