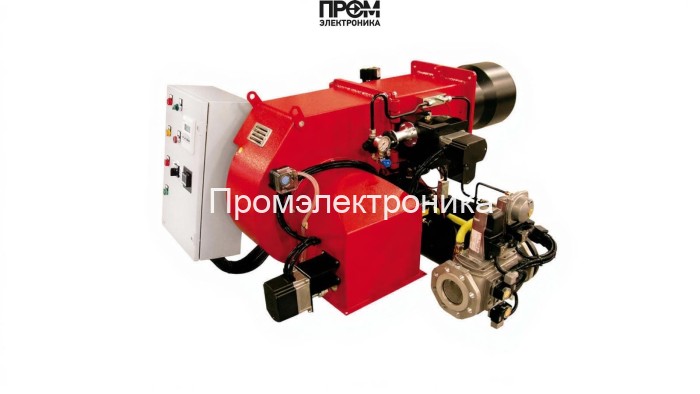

Газомазутная горелка Ecoflam MULTIFLAM 300.1 PR TC VGD 20.503

Техническое описание газомазутной горелки Ecoflam MULTIFLAM 300.1 PR TC VGD 20.503

Газомазутная горелка Ecoflam MULTIFLAM 300.1 PR TC VGD 20.503 — промышленное техническое решение для надёжного образования тепла и пара в котельных установках средней и большой мощности. Модель спроектирована с акцентом на модульность и безопасность: моноблочная конструкция со шумопоглощающим кожухом обеспечивает компактные габариты при рабочей мощности от 630 до 3000 кВт. Конструкция допускает эксплуатацию в диапазоне температур от −10 до +60 °C и обеспечивает эксплуатационную устойчивость при противодавлении до 13 мбар.

Ключевые технические параметры

• Тип: комбинированная (газ/мазут), переключение ручное или автоматическое при установке модуля;
• Мощность: 630–3000 кВт; расход мазута: 88–264 кг/ч;
• Давление газовой рампы VGD 20.503: 14–72.5 мбар; противодавление в камере: 0–13 мбар;
• Длина пламенной трубы: 330 мм (короткая для концентрированного факела); тип соединения: Rp 2";
• Электропитание: 220/380 В; электродвигатель 5500 Вт; потребляемая электрическая мощность — 27 000 Вт;
• Класс пылевлагозащиты: IP55; уровень шума: 87.3 дБ; страна бренда: Италия.

Основные узлы и функции (состав горелки)

• Топливный насос — обеспечивает стабильную подачу мазута, совместим с исполнением «D» для тяжёлых сортов с подогревом;
• Датчик пламени — непрерывный контроль факела, реализует быстрое отключение при отсутствии горения;
• Топочный автомат (блок управления) — координатор процессов розжига, переключения топлива и защитных блокировок, поддерживает пропорциональное регулирование топливо-воздушной смеси;
• Трансформатор розжига — формирует высоковольтный импульс для инициации искрового розжига электродов;
• Реле давления — мониторинг давления в газовой рампе и камере, инициирует аварийные блокировки при отклонениях;
• Форсунки — точная дозировка мазута, обеспечивают оптимальное распыление и стабильное горение при диапазоне расхода;
• Сервопривод — приведение воздушной заслонки и регулирующих клапанов, реализует пропорциональное управление в реальном режиме;
• Клапан (двойной газовый клапан) — аварийное запирание подачи газа, обеспечивает безопасное перекрытие топлива;
• Электроды — элементы розжига и ионизационного контроля состояния пламени.

Эксплуатация и интеграция

• Модель рассчитана на работу в камерах с противодавлением до 13 мбар и легко интегрируется в существующие системы управления котлом;
• Рекомендуется плановое техническое обслуживание: проверка форсунок и электродов, калибровка датчиков пламени и реле давления, контроль состояния насоса и подогревателя мазута;
• Конструкция допускает быструю замену расходных компонентов (форсунки, уплотнения клапанов, ремкомплекты вентилятора) для минимизации простоев.

Ecoflam MULTIFLAM 300.1 PR TC VGD 20.503 — технически выверенное решение для промышленных котельных, сочетает модульность управления, надёжные элементы безопасности и высокую энергетическую отдачу при стабильной работе на газе и мазуте.
