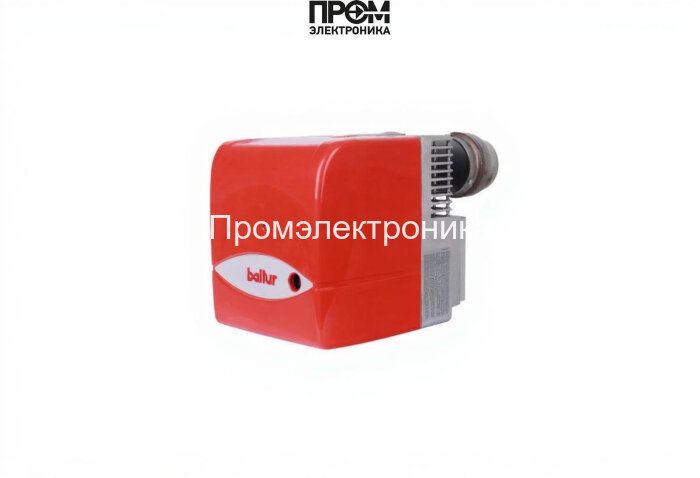

Дизельная горелка Baltur RiNOx 60 L2

Дизельная горелка Baltur RiNOx 60 L2 — техническое описание и состав узлов

Предлагаемая дизельная горелка Baltur RiNOx 60 L2 (арт. 35520050) — промышленное решение для водогрейных котлов и теплогенераторов мощностью 38–74 кВт. Конструкция ориентирована на надёжность, простоту обслуживания и снижение выбросов при работе на лёгком дизельном топливе. Питается от однофазной сети 220 В, электродвигатель — 110 Вт; класс экологичности — III (EN267), корпус и электрические компоненты — IP40. Длина пламенной трубы 150 мм, масса 12 кг. Описание составлено в техническом стиле с акцентом на ключевые узлы и эксплуатационные параметры, важные для интеграции и сервисного обслуживания в 2026 году.

Ключевые технические параметры

• Мощность: 38–74 кВт (двухступенчатая регулировка)
• Электропитание: 220 В, мотор 110 Вт
• Противодавление: 0–1.65 мбар
• Класс защиты: IP40; вес 12 кг; габариты 45.5×24.5×27 см
• Соответствие нормам: EN267, топочный автомат по EN230

Состав основных узлов (обязательные элементы конструкции)

• Топливный насос — шестеренчатый электронасос с регулировкой давления и запорной арматурой; обеспечивает стабильную подачу дизельного топлива и точную дозировку под форсунку.
• Форсунки — высокоэффективные распылители для равномерного распыла топлива и оптимизации факела горения.
• Датчик пламени — фотодатчик/фоторезистор для контроля наличия устойчивого горения и обеспечения безопасности автоматического выключения.
• Топочный автомат — контроллер стадии горения по стандарту EN230; реализует двухступенчатое управление и логику безопасности при запуске/остановке.
• Трансформатор розжига — источник высокого напряжения для электродов розжига, обеспечивает стабильное искрообразование при пуске.
• Электроды розжига — формируют искровой разряд в камере сгорания, рассчитаны на многократные циклы пуска.
• Реле давления — монитор давления топлива/воздуха в системе для автоматического перехода в защитный режим при отклонениях.
• Сервопривод — электрический приво́д для заслонки или регулировки подачи воздуха, обеспечивает согласование воздушно-топливной смеси.
• Клапан (запорный/предохранительный) — блок изоляции топлива при нештатных ситуациях и обеспечение надёжного перекрытия потока.

Эксплуатация и сервис

• Пусконаладка: настройка давления насоса, проверка форсунки и регулировка сервопривода — обязательны для стабильной работы и низких выбросов.
• Обслуживание: периодическая очистка головки сгорания, контроль датчика пламени и проверка электродов/трансформатора розжига.
• Безопасность: использование топлива по спецификации, корректная электрическая защита и вентиляция помещения.

Baltur RiNOx 60 L2 — оптимальное сочетание модульной конструкции узлов и инженерной надёжности, подходящее для современных котельных решений с требованиями по эффективности и снижению эмиссии в 2026 году.
