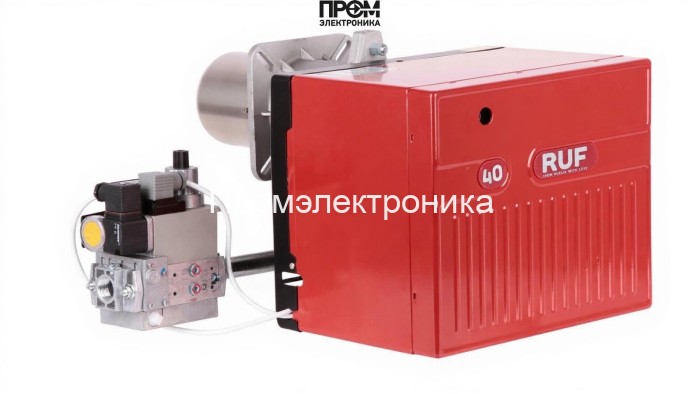

Газовая горелка RUF 40 GS20D TL MB-DLE 407

Газовая горелка RUF 40 GS20D TL MB-DLE 407 — техническое описание и состав узлов

Газовая горелка RUF 40 GS20D TL MB-DLE 407 — промышленный модуль двухступенчатого регулирования мощности 43–194 кВт, предназначенный для водогрейных и паровых котлов среднего и большого класса. Конструкция оптимизирована под надежную длительную эксплуатацию при противодавлении до 5.1 мбар и рабочем давлении газовой рампы 2–18.5 мбар. Устройство комплектуется удлинённой пламенной трубой 130 мм, электродвигателем 250 Вт и стандартными интерфейсами 220 В.

Ключевые особенности (для SEO 2026)

• Модель: RUF 40 GS20D TL MB-DLE 407 — стабильная двухступенчатая газовая горелка для промышленных котлов;
• Диапазон мощности: 43–194 кВт — гибкая подстройка под нагрузку;
• Удлинённая пламенная труба 130 мм — устойчивый факел и сниженная тепловая нагрузка на лицевую часть камеры;
• Рабочие давления: газовой рампы 2–18.5 мбар, противодавление топочной камеры 0–5.1 мбар;
• Электропитание: 220 В, привод: электродвигатель 250 Вт.

Состав и основные детали горелки

Механическая и электрическая компоновка горелки спроектирована для быстрой диагностики и замены сервисных модулей. В описании перечислены все критические узлы, влияющие на безопасность, надежность и регулирование процесса горения:

• Топливный насос — обеспечивает стабильный расход газа/смеси к рампе и форсункам при заданном давлении; конструкция допускает регулярную проверку и быструю замену.
• Датчик пламени — оптический/ионный модуль контроля наличия факела, интегрируется с системой безопасности для немедленного отключения при его пропадании.
• Топочный автомат — логический контроллер управления ступенями горения, последовательностью розжига и защитными сценариями; совместим с внешней автоматикой котла.
• Трансформатор розжига — источник высокого напряжения для электродов, обеспечивает стабильный поджиг в широком диапазоне условий.
• Реле давления — контролирует перепад давления в рампе/трубопроводе, предотвращая работу при недопустимых параметрах.
• Форсунки — регулируют фактическую подачу топлива в пламенную трубу; изготовлены с допусками, обеспечивающими равномерный факел.
• Сервопривод — исполнительный механизм для регулирования заслонок и клапанов, обеспечивает точное позиционирование для двухступенчатой работы.
• Клапан — запорный и регулировочный узел газовой рампы; выполнен с учетом быстрого срабатывания и износостойкости.
• Электроды — рабочие элементы розжига и ионизации, рассчитаны на длительный ресурс и простую замену в полевых условиях.

Эксплуатация и обслуживание

• Регламент: ежедневный визуальный контроль, ежемесячная очистка пламенной трубы и проверка форсунок, периодическая проверка трансформатора и датчика пламени.
• Рекомендации по безопасности: тесты реле давления и цепей розжига перед вводом в эксплуатацию; использование сертифицированных фильтров газа.

RUF 40 GS20D TL MB-DLE 407 — решение для предприятий, где требуется надежный двухступенчатый режим, адаптация к противодавлению и простота сервисного обслуживания. Модель совместима с типовыми автоматическими системами котельных и допускает интеграцию в современные энергоэффективные схемы управления теплопроизводством.
