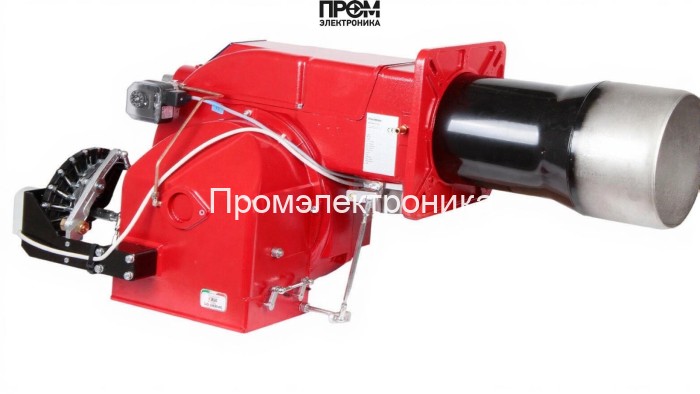

Газовая горелка CIB Unigas P73 M-.MD.S.RU.A.1.50.ES

Газовая горелка CIB Unigas P73 M-.MD.S.RU.A.1.50.ES — техническое описание

Техническое описание предназначено для инженеров, пусконаладочных групп и сервисных специалистов. Горелка CIB Unigas P73 ES — промышленное решение с рабочим диапазоном мощности 320–1650 кВт, спроектированное для стабильной и экономичной работы в паровых и водогрейных котлах. Конструкция модульная, что упрощает монтаж, диагностику и замену узлов в полевых условиях.

Ключевые конструктивные узлы и функциональные элементы

В состав горелки входят основные элементы управления и безопасности, обеспечивающие устойчивое горение и защиту оборудования. Ниже перечислены составные части с кратким техническим назначением:

• Топливный насос — обеспечивает подачу газа к рампе под заданным давлением, стабильную подачу при изменении расхода.
• Датчик пламени — контролирует наличие факела, реализует защитные блокировки при пропадании пламени.
• Топочный автомат — реализует алгоритмы включения/выключения и модуляции в соответствии с профилем управления ES.
• Трансформатор розжига — формирует высоковольтные импульсы для электрода розжига, обеспечивает надежное зажигание при различных условиях.
• Реле давления — контроль давления газа в системе и блокировка пуска при выходе параметров за допуски.
• Форсунки — дозируют расход газа, формируют геометрию факела во взаимодействии с пламенной трубой длиной 388 мм.
• Сервопривод — управляет положением клапана или заслонки для точной модуляции подачи топлива/воздуха.
• Клапан (клапанный узел) — обеспечивает аварийное перекрытие подачи топлива; опционально — конфигурация 2 клапана + блок контроля герметичности.
• Электроды — элементы розжига и ионизационного контроля пламени, рассчитаны на частые циклы запуска.

Технические характеристики и эксплуатационные параметры

• Мощность: 320–1650 кВт; расход газа: 32–175 нм³/ч;
• Давление рампы: 4.9–64.9 мбар; противодавление: 0–10 мбар;
• Электропитание: 220/380 В; электродвигатель: 2200 Вт; потребляемая мощность: 2700 Вт;
• Тип пламенной трубы: стандартная, длина 388 мм; класс защиты корпуса: IP40;
• Габариты и масса: 121.9 × 94.7 × 57.6 см, вес 130 кг; рабочая температура: −10…+50 °C.

Преимущества и соответствие современным требованиям

• Модульная архитектура облегчает замену сервопривода, форсунок и трансформатора розжига без длительного простоя;
• Интегрированный топочный автомат и датчик пламени обеспечивают высокую безопасность и соответствие стандартам промышленной автоматизации 2026 года;
• Горелка оптимизирована для энергоэффективной работы в широком диапазоне нагрузок, снижая расход топлива при частичной нагрузке.

Обслуживание и рекомендации по монтажу

• Проверять герметичность клапанного узла и состояние форсунок при каждом плановом ТО;
• Контролировать работоспособность датчика пламени и трансформатора розжига после циклов запуска/остановки;
• Рекомендуется проводить диагностику топочного автомата и сервопривода с использованием протоколов производителя для корректировки профилей модуляции.

Применение: промышленные котельные, технологические печи и системы теплообмена. Горелка CIB Unigas P73 ES — выбор для объектов, где требуются надёжность, простота технического обслуживания и соответствие современным требованиям безопасности и энергоэффективности.
