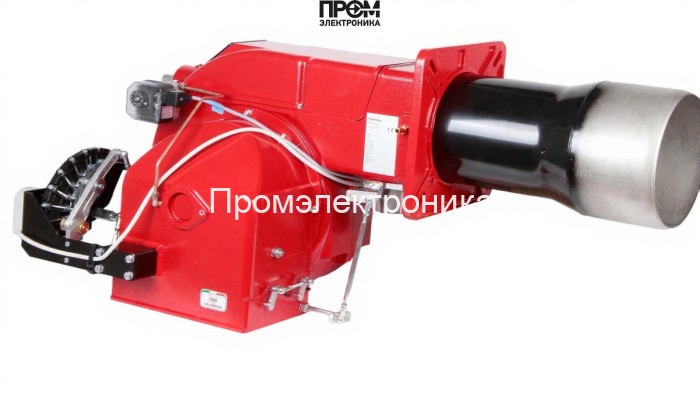

Газовая горелка CIB Unigas P73 M-.MD.S.RU.A.1.65.EA

Газовая горелка CIB Unigas P73 M-.MD.S.RU.A.1.65.EA — техническое описание и состав узлов

Представленная модель CIB Unigas P73 — промышленная газовая горелка прогрессивного исполнения с электронным управлением (EA), разработанная для стабильной и точной работы в диапазоне мощности 320–1650 кВт. Конструкция ориентирована на эксплуатацию в котельных и технологических установках, где требуются высокая надежность, модуляция и простота интеграции в системы автоматизации. Горелка рассчитана на присоединение DN65 и эксплуатацию при давлении рампы 2.4–29 мбар, с противодавлением до 10 мбар.

Ключевые технические параметры

• Мощность: 320–1650 кВт;
• Присоединение: DN65;
• Длина пламенной трубы: 388 мм;
• Питание: 220/380 В; потребляемая мощность: 2700 Вт; электродвигатель: 2200 Вт;
• Класс пылевлагозащиты: IP40; уровень шума: 80 дБ;
• Рабочая температура: от −10 до +50 °C; вес: 130 кг;
• Расход газа: 32–175 нм³/ч.

Состав основных узлов и их функции

Конструктивно горелка состоит из набора ответственных компонентов, обеспечивающих подачу топлива, розжиг, модуляцию и контроль безопасности. Ниже перечислены основные элементы и их назначение:

• Топливный насос — обеспечивает стабильный режим подачи газа при изменениях давления в системе, совместим с рампой DN65 и рабочим давлением 2.4–29 мбар;
• Датчик пламени — оптический/ионный датчик для мониторинга присутствия факела и мгновенного срабатывания защитных алгоритмов;
• Топочный автомат — электронный блок управления EA с программной логикой модуляции, секвенированием и диагностикой;
• Трансформатор розжига — генератор высокого напряжения для надежного поджигания электродов при первом старте и повторных розжигах;
• Реле давления — контроль минимально допустимых и аварийных значений, интеграция в цепь защиты от перебоев подачи;
• Форсунки — инжекционные элементы для формирования оптимальной смеси газ/воздух в зоне горения и снижения пульсаций;
• Сервопривод — исполнительный механизм для точной модуляции заслонок и клапанных узлов по сигналу управляющего блока;
• Клапан (запорная арматура) — многосекционный клапанный модуль, опция 2 клапана + блок контроля герметичности для повышения уровня безопасности;
• Электроды — система поджига и контроля ионизационного тока, совместно с трансформатором розжига и датчиком пламени образуют цепочку первичной безопасности.

Преимущества и интеграция

• Прецизионная электроника EA обеспечивает плавную модуляцию и снижение расхода топлива;
• Удобная механическая компоновка и стандартные фланцевые присоединения упрощают монтаж на котельной двери;
• Совместимость с системами автоматизации: входы/выходы для мониторинга давления, пламени и состояния клапанов;
• Обслуживание: модульная конструкция упрощает доступ к сервоприводу, форсункам и электродам для плановых работ.

Рекомендуется проводить регулярные проверки герметичности рампы и клапанной группы, тестирование датчиков пламени и калибровку топочного автомата в рамках профилактического обслуживания. Модель CIB Unigas P73 подходит для паровых и водогрейных котлов средней и большой мощности с требуемыми параметрами по давлению и расходу топлива.
