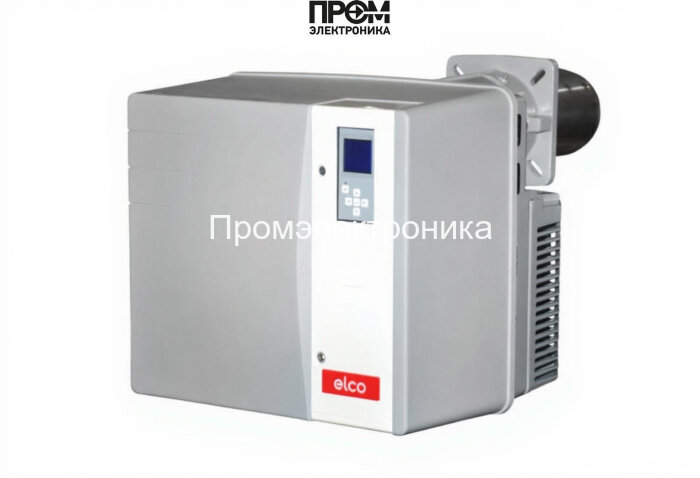

Дизельная горелка Elco VL 5.950 D KL

Дизельная горелка Elco VL 5.950 D KL — техническое описание и состав узлов

Elco VL 5.950 D KL — промышленная двухступенчатая дизельная горелка мощностью 260–950 кВт, сконструированная для устойчивой и экономичной работы в промышленных котлах и теплогенераторах. В описании уделено внимание ключевым конструктивным элементам, обеспечивающим надежность запуска, стабильность пламени и точность регулирования расхода топлива при изменении нагрузки и внешних условий.

Ключевые технические параметры

• Вид топлива: дизельное
• Диапазон мощности: 260–950 кВт
• Расход топлива: 21.9–80.1 кг/ч
• Длина пламенной трубы: 435 мм (удлинённая)
• Электропитание: 220 В, потребляемая мощность 1900 Вт
• Класс защиты: IP21, рабочая температура −10…+60 °C
• Вес: 74 кг; габариты: 118.7 × 58.1 × 54.9 см

Состав основных узлов горелки

Конструкция Elco VL 5.950 D KL включает проверенные компоненты для безопасной и долговечной эксплуатации:

• Топливный насос — обеспечивает стабильное давление подачи топлива к форсункам и точность дозирования при переходе между ступенями мощности.
• Форсунки — механическое распыление топлива, оптимизированное под диапазон 21.9–80.1 кг/ч, формируют устойчивое факельное сечение в удлинённой пламенной трубе.
• Датчик пламени — контролирует наличие горения в реальном времени, блокирует подачу при затухании и передаёт сигнал в управляющий модуль.
• Топочный автомат (электронная панель управления MDE2) — реализует логику ступенчатого управления, отслеживание аварийных состояний и сохранение настроек.
• Трансформатор розжига и электроды — формируют искровой разряд для инициирования воспламенения топлива; рассчитаны на многократные циклы запуска.
• Реле давления — контролирует противодавление и защищает систему при отклонениях от допустимых значений (0–9 mbar).
• Сервопривод и воздушная заслонка — регулируют подачу воздуха и соотношение воздух/топливо, обеспечивая оптимальное сгорание на каждой ступени мощности.
• Клапан — запорный элемент топливной магистрали с функцией аварийного перекрытия при неисправностях.

Преимущества архитектуры и эксплуатации

• Двухступенчатая схема позволяет снизить расход топлива при частичных нагрузках и уменьшить износ узлов.
• Удлинённая пламенная труба обеспечивает равномерный тепловой поток и снижение локальных перегревов конструкции котла.
• Интегрированная автоматика с защитными цепями (датчик пламени, реле давления, трансформатор розжига) повышает безопасность и сокращает время простоя.
• Простая сервисная доступность форсунок, насоса и электродвигателя позволяет минимизировать длительность ТО.

Рекомендации по монтажу и обслуживанию

• Устанавливать при совпадении фланца Rp 3/8" и соблюдении требований по противодавлению.
• Регулярно проверять состояние форсунок и проводить очистку/замену в зависимости от качества топлива.
• Контролировать работу датчика пламени и трансформатора розжига при сезонном запуске.
• Плановое обслуживание сервопривода, клапана и топливного насоса — согласно регламенту производителя.

Elco VL 5.950 D KL — техничное решение для промышленных систем отопления, где важны надежность узлов, точность управления и соответствие современным требованиям энергоэффективности и безопасности.
