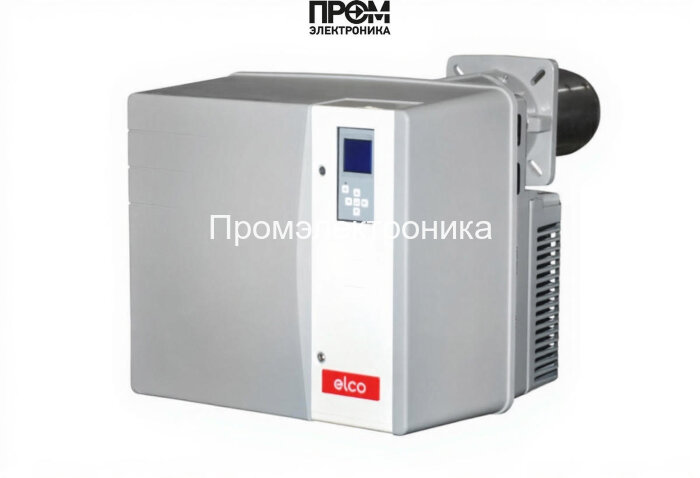

Дизельная горелка Elco VL 5.1200 D KL

Дизельная горелка Elco VL 5.1200 D KL — техническое описание и состав

Elco VL 5.1200 D KL — промышленная двухступенчатая дизельная горелка мощностью 400–1186 кВт, разработанная для стационарных котлов и тепловых агрегатов. Модель сочетает модульную конструкцию, высокую надёжность и удобство сервисного доступа. Рабочие параметры: расход топлива 33.7–100 кг/ч, удлинённая пламенная труба 435 мм, питание 220 В, рабочая температура от −10 до +60 °C, класс защиты IP21. Конструкция ориентирована на простоту наладки, диагностику и интеграцию в автоматизированные системы управления 2026 года.

Ключевые узлы и материалы

Горелка состоит из комплекса функциональных модулей, каждый из которых обеспечивает безопасность и стабильность горения:

• Топливный насос — обеспечивает дозированную подачу дизельного топлива под рабочим давлением; снабжён фильтрацией для предотвращения засорения форсунок.
• Форсунки — механические распылители с заданной характеристикой атомизации для диапазона 33.7–100 кг/ч, рассчитанные на стабильную работу при изменении вязкости топлива.
• Топочный автомат (управляющая электроника MDE2) — реализует последовательность розжига, контроль стадий горения и диагностику неисправностей с отображением кодов ошибок.
• Трансформатор розжига — генерирует высоковольтные импульсы для инициации искрового разряда на электроды при пуске.
• Электроды — исполнение для надёжного поджига в условиях удлинённой пламенной трубы; материал и зазор оптимизированы под уменьшение пробоев и отложений.
• Датчик пламени — оптический/ионный сенсор, контролирующий наличие факела и обеспечивающий безопасное отключение при его отсутствии.
• Реле давления — следит за противодавлением в камере сгорания (0–9 мбар) и блокирует работу при выходе параметров за допуски.
• Сервопривод — управляет воздушной заслонкой и положением клапана, обеспечивая точную коррекцию соотношения воздух/топливо в реальном времени.
• Клапан (шелевой/электромагнитный) — запорный элемент подачи топлива с быстрым и герметичным срабатыванием при аварийных ситуациях.

Функциональные возможности и управление

• Двухступенчатое управление — надежная работа в базовом и повышенном режимах мощности с плавной коммутацией.
• Интеграция с системами автоматизации котельной — выходы для сигналов тревоги, степень защиты IP21, совместимость с современными ПЛК и SCADA-системами.
• Диагностика и обслуживание — модульный доступ к форсункам, насосу и электронике уменьшает время ТО и снижает эксплуатационные затраты.

Рекомендации по эксплуатации

• Использовать дизельное топливо в пределах указанных параметров вязкости, проводить регулярную проверку фильтров и форсунок.
• Контролировать состояния электрических соединений 220 В и трансформатора розжига, соблюдать зазоры и состояние электродов.
• При монтаже учитывать длину пламенной трубы 435 мм и требования по противодавлению для совместимости с камерой котла.

Elco VL 5.1200 D KL — оптимальное решение для промышленных задач 2026 года, где требуется высокая мощность, автономная диагностика и адаптация к автоматизированным энергоэффективным процессам. Сбалансированная компоновка узлов обеспечивает длительный срок службы и простоту интеграции в современные теплотехнические системы.
