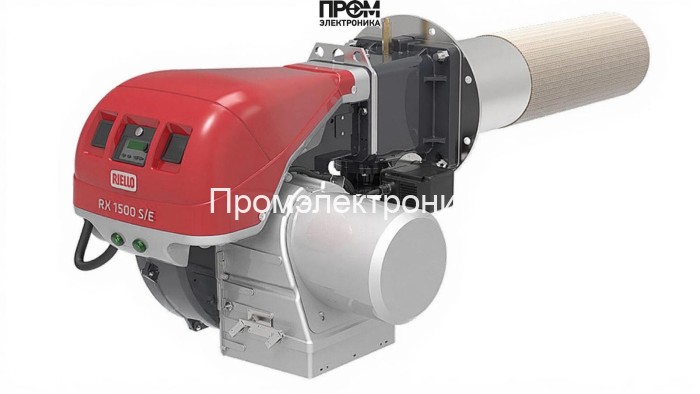

Газовая горелка Riello RX 1500 S/E — техническое описание и состав

Модулируемая газовая горелка Riello RX 1500 S/E разработана для промышленных и коммунальных котлов, где требуется точное управление тепловой нагрузкой, высокая надёжность и соответствие современным требованиям безопасности и энергоэффективности 2026 года. Конструкция оптимизирована для минимизации топливных потерь, снижения цикличности включений и упрощения сервисного обслуживания.

Ключевые технические параметры

• Модель: Riello RX 1500 S/E (модулируемая)
• Диапазон мощности: 270–1830 кВт
• Длина пламенной трубы: 950 мм
• Электропитание: 220 В, потребляемая мощность — 6650 Вт
• Противодавление в камере сгорания: −0.5 … 15 мбар
• Уровень шума: 84 дБ; класс защиты: IP20
• Вес: 130 кг; габариты: 183.5 × 73.4 × 66 см
• Комплектация: головка сгорания в комплекте

Основные узлы и составные детали

Горелка Riello RX 1500 S/E включает набор ключевых компонентов, отвечающих за подачу топлива, управление пламенем и безопасность работы. Ниже перечислены основные элементы с коротким техническим описанием функции каждого:

• Топливный насос — обеспечивает стабильное давление подачи газа при различной нагрузке, совместим с системами регулирования модуляции.
• Датчик пламени — оптический/ионный контроль наличия факела с быстрым срабатыванием на спад пламени и защитой от ложных срабатываний.
• Топочный автомат — блок управления последовательностью розжига, мониторинга состояния и защиты, поддерживает протоколы интеграции с АСУ ТП.
• Трансформатор розжига — высоковольтный генератор искры, оптимизированный под частотный режим модуляции и длительный ресурс.
• Реле давления — контролирует давление в топливном тракте и обеспечивает аварийную блокировку при выходе параметров за пределы нормы.
• Форсунки — обеспечивают тонкое распыление газовой смеси и формирование стабильного факела в широком диапазоне мощностей.
• Сервопривод — точное позиционирование заслонок и дроссельных устройств для модуляции пламени и оптимизации подачи воздуха/газа.
• Клапан — многосекционная газовая арматура с аварийным запиранием и быстрым перекрытием топлива при отказе.
• Электроды — элементы розжига и контроля искрового режима с устойчивостью к коррозии и высокой сменной надежностью.

Эксплуатация и техническое обслуживание

• Плановое ТО: проверка и чистка форсунок, головы сгорания и датчика пламени минимум раз в год.
• Контроль герметичности и регулировка реле давления при вводе в эксплуатацию и после ремонтов.
• Соблюдать температурный диапазон 0–40 °C и защиту от конденсата ввиду класса IP20.
• Интеграция с АСУ ТП рекомендована через топочный автомат с поддержкой модуляции и протоколов связи.

Riello RX 1500 S/E — решение для объектов, где важна точность управления, долговечность узлов и соответствие современным стандартам энергоэффективности и безопасности.
