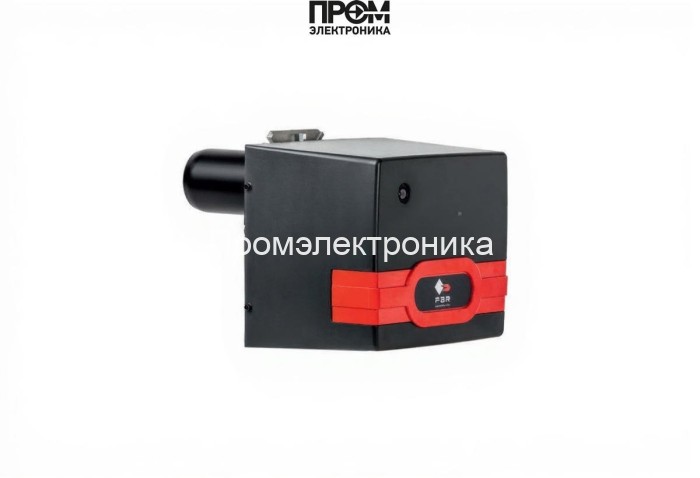

Дизельная горелка FBR G X 3.22 TL

Дизельная горелка FBR G X 3.22 TL — техническое описание и состав узлов

Профессиональная дизельная горелка FBR G X 3.22 TL предназначена для стационарных котельных и технологических установок. Модель обеспечивает диапазон тепловой мощности 57–178 кВт и расход топлива 7–15 кг/ч при электропитании 220 В. Конструкция выполнена по модульному принципу, что снижает время обслуживания и обеспечивает высокую ремонтопригодность на площадках с повышенными требованиями к надежности.

Ключевые технические параметры

• Тепловая мощность: 57–178 кВт
• Расход топлива: 7–15 кг/ч
• Исполнение: двухступенчатая
• Длина пламенной трубы: 250 мм
• Электропитание: 220 В, потребляемая мощность 220 Вт
• Класс защиты: IP40
• Вес: 14 кг

Состав основных узлов и деталей

Горелка состоит из сертифицированных узлов, каждый из которых отвечает за определённую функцию в процессе подготовки и сжигания топлива:

• Топливный насос — обеспечивает дозированную подачу дизельного топлива под заданным давлением для стабильной работы в диапазоне мощности.
• Форсунки — распыляют топливо для оптимального смешения с воздухом; конструкция форсунок адаптирована под дизель и переменные режимы двухступенчатой работы.
• Датчик пламени — контролирует наличие стабильного факела и блокирует подачу топлива при пропадании пламени.
• Топочный автомат — основная управляющая логика с функциями предрозжига, старт-стоп и защитными алгоритмами.
• Трансформатор розжига — формирует импульсы высокого напряжения для электрода розжига и инициирует стабильное воспламенение.
• Реле давления — контролирует допустимое противодавление в камере; допустимый диапазон от -0.2 до 5 мбар.
• Сервопривод — управляет воздушной заслонкой и ступенями мощности для поддержания оптимального соотношения воздух/топливо.
• Клапан — запорный элемент подачи топлива с электроуправлением и защитой от протечек.
• Электроды — образуют искру розжига и обеспечивают стабильное воспламенение при различных климатических условиях.

Эксплуатация и преимущества

• Модульная конструкция упрощает обслуживание и замену узлов на месте.
• Двухступенчатое управление снижает нагрузку на строку запуска и повышает КПД при частичных нагрузках.
• Соответствие промышленным требованиям по шуму и защите (IP40) делает горелку подходящей для коммунальных и промышленных котельных.

Рекомендовано регулярное техническое обслуживание: проверка насосов и форсунок, калибровка топочного автомата, контроль состояния электродов и трансформатора розжига. Использование оригинальных деталей FBR продлевает срок службы и сохраняет заявленные параметры эффективности.
