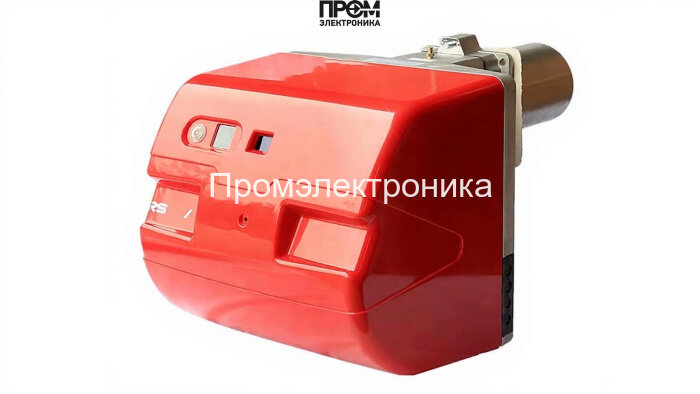

Техническое описание газовой горелки Riello RS 64/M MZ TC FS1

Газовая горелка Riello RS 64/M MZ TC FS1 — промышленная модулируемая система для котельных и технологических установок с регулировкой мощности в диапазоне 150–850 кВт. Конструкция ориентирована на точное управление процессом горения, минимизацию выбросов и максимальную топливную эффективность. Модель сохраняет стабильность пламени при противодавлении 0–8 мбар и обеспечивает эксплуатацию при температуре от 0 до 40 °C.

Основные технические параметры

• Мощность: 150–850 кВт
• Длина пламенной трубы: 250 мм, диаметр: 179 мм
• Электродвигатель привода воздуходувки: 1100 Вт
• Расход газа: 15–85 нм³/ч
• Класс защиты: IP40, вес 41 кг, габариты 89×53.3×49 см

Состав и ключевые компоненты

Горелка разработана как модульное решение, каждое устройство содержит элементы, обеспечивающие точную работу и безопасность. В состав конструкции входят:

• топливный насос — обеспечивает подачу газа и поддержание необходимого давления в системе;
• датчик пламени — контролирует наличие и стабильность горения в режиме реального времени;
• топочный автомат (электронный блок управления) — реализует модуляцию мощности и логику защит;
• трансформатор розжига — формирует искровой разряд для инициирования воспламенения;
• реле давления — контролирует противодавление на входе и предотвращает аварийные режимы;
• форсунки — направляют газовоздушную смесь, обеспечивая оптимизированную турбулентность и стабильность пламени;
• сервопривод — регулирует подачу воздуха и положение расходных элементов для точной модуляции;
• клапан — запорный элемент с электроприводом для аварийной остановки подачи топлива;
• электроды — обеспечивают розжиг и контроль искрообразования при старте горелки.

Эксплуатационные преимущества и интеграция

• Электронная модуляция гарантирует экономию топлива при частичных нагрузках и снижение выбросов.
• Унифицированная пламенная труба (диаметр 179 мм) облегчает монтаж на стандартных котлах.
• Модульная конструкция ускоряет техобслуживание: замена узлов выполняется без демонтажа всего блока.
• Совместимость с системами автоматизации и возможностью наладки под специфичные схемы газоснабжения.

Рекомендации по обслуживанию

• Ежесезонная проверка и очистка пламенной трубы и форсунок.
• Контроль состояния датчика пламени, электродов и трансформатора розжига.
• Проверка работы реле давления и герметичности клапанов перед пуском.
• Плановая диагностика сервопривода и электродвигателя для предотвращения сбоев модуляции.

Riello RS 64/M MZ TC FS1 — технически продуманное решение для ответственных тепловых процессов, обеспечивающее точное управление горением, безопасность и экономичность эксплуатации в современных энергоэффективных системах.
