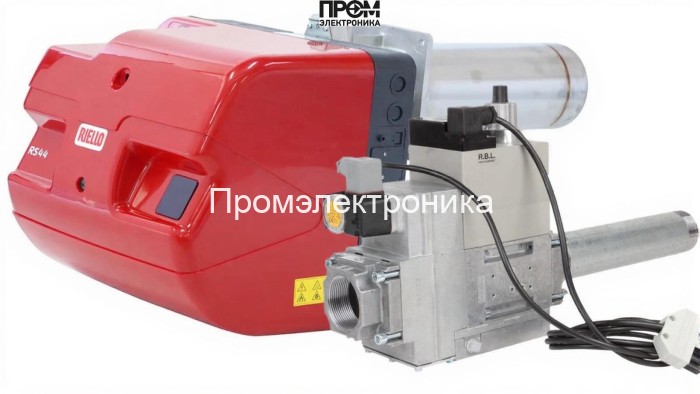

Газовая горелка Riello RS 44/M MZ TL FS1 MB 420/1 — техническое описание

Данное техническое описание раскрывает конструкцию, составные узлы и эксплуатационные особенности газовой модулируемой горелки Riello RS 44/M MZ TL FS1 с газовой рампой MB 420/1. Текст составлен в строгом техническом стиле с акцентом на ключевые характеристики: мощность 80–550 кВт, удлинённая пламенная труба 351 мм Ø152 мм, питание 220 В, потребляемая мощность 700 Вт, класс защиты IP40.

Конструкция и основные узлы

• Топливный насос — обеспечивает стабильную подачу газа на рампу при изменении расхода и выдерживает рабочие давления 4.6–24.2 мбар.
• Датчик пламени — фото/ионный сенсор для непрерывного контроля горения и безопасного отключения при нарушении стабильности пламени.
• Топочный автомат — электронный модуль управления с функцией модуляции, плавно регулирует мощность в диапазоне 80–550 кВт.
• Трансформатор розжига — формирует высоковольтный импульс для поджига, совместим с комплектом электродов и обеспечивает надёжный запуск в любых циклах работы.
• Реле давления — контролирует противодавление в пределах от -1 до 8 мбар и защищает камеру сгорания от неблагоприятных гидравлических условий.
• Форсунки — набор сопел для точной дозировки газа, обеспечивают равномерность горения при расходе 8–55 нм³/ч.
• Сервопривод — исполнительный механизм для регулировки заслонок и клапанов в системе воздух/топливо, обеспечивает точную модуляцию.
• Клапан — газовый запорный и регулировочный клапан с гарантией герметичности при рабочих давлениях рампы.
• Электроды — поджигающие и контрольные электроды, предусмотренные для регулярной очистки и замены, обеспечивают стабильность искрового поджига.

Технические параметры — кратко

• Мощность: 80–550 кВт
• Длина/диаметр пламенной трубы: 351 мм / Ø152 мм
• Питание: 220 В, двигатель 420 Вт, потребляемая мощность 700 Вт
• Класс защиты: IP40; вес: 33 кг; габариты: 85.9×44.2×42.2 см
• Рабочая температура: 0–40 °C; противодавление: -1…8 мбар

Монтаж, эксплуатация и обслуживание

• Установка — фланцевое подключение Rp 2", согласование противодавления и интерфейсов управления с котлом.
• Ежемесячная проверка — состояние электродов, чистота форсунок, контроль сигнала датчика пламени.
• Профилактика раз в 6–12 месяцев — проверка реле давления, трансформатора розжига, состояния сервоприводов и топливного насоса.

Riello RS 44/M MZ TL FS1 проектирована для промышленного использования: точная модуляция, высокая надёжность узлов и совместимость с современными системами управления делают её оптимальным решением для котельных и промышленных печей.
