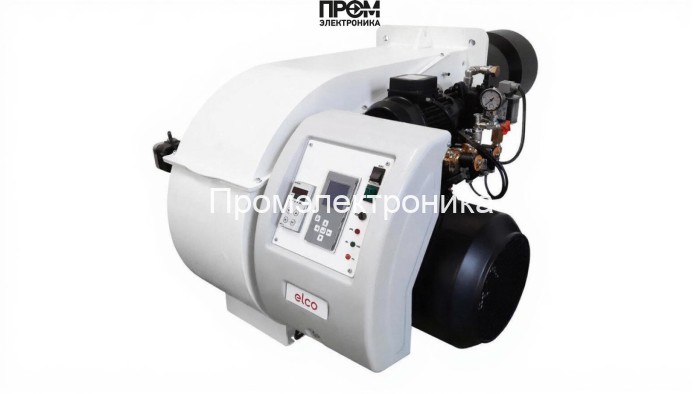

Газодизельная горелка Elco EK-TRON 6.400 GL-E X2 KL

Газодизельная горелка Elco EK-TRON 6.400 GL-E X2 KL — техническое и эксплуатационное описание

Данное техническое описание раскрывает конструктивные особенности и эксплуатационные требования газодизельной комбинированной горелки Elco EK-TRON 6.400 GL-E X2 KL. Модель предназначена для промышленных котлов мощностью от 600 до 3900 кВт и сконструирована с прицелом на долговременную эксплуатацию в условиях переменных нагрузок. Применена удлинённая пламенная труба 528 мм, модульная электроаппаратура с питанием 220/380 В и классом защиты IP40.

Конструкция и основные узлы

Сборка горелки выполнена в модульном ключе для облегчения сервиса и быстрого доступа к ключевым компонентам. Основные узлы включают:

• топливный насос — обеспечивает дозированную подачу дизельного топлива при переходе в жидкотопливный режим;
• датчик пламени — модуль контроля наличия устойчивого факела и триггер безопасности при потухании;
• топочный автомат — программируемый контроллер управления режимами горения и последовательностью операций при старте/стопе;
• трансформатор розжига — высоковольтный источник для инициации искрового зажигания электродов;
• реле давления — мониторит противодавление (0–16 мбар) и обеспечивает защиту при отклонениях технологических параметров;
• форсунки — сменные распылители для дизельного режима и адаптированные газовые насадки для газового режима;
• сервопривод — электронно управляемый привод регулирования воздушно-топливной смеси и положения заслонок;
• клапан — многоступенчатая запорная арматура с электропневматическим или электромагнитным приводом для безопасности системы;
• электроды — зажигание и мониторинг пламени, выполнены из стойких к термонагрузкам сплавов.

Ключевые технические параметры

• Диапазон мощности: 600–3900 кВт;
• Длина пламенной трубы: 528 мм (удлинённая версия);
• Электропитание: 220/380 В; потребляемая мощность — учтена для привода 7500 Вт и пусковых цепей;
• Класс защиты: IP40; противодавление: 0–16 мбар.

Преимущества и эксплуатационные рекомендации

• Модульная архитектура упрощает замену форсунок, насосов и электроаппаратуры без демонтажа корпуса;
• Интеграция датчика пламени и топочного автомата обеспечивает быстрый переход между газом и дизельным режимом с минимальным временем простоя;
• Регулярная проверка трансформатора розжига, электродов и реле давления — критична для надёжного розжига и предотвращения аварийных отключений;
• Сервисный регламент: очистка головы сгорания и форсунок каждые 800–1200 моточасов, контроль сервопривода и уплотнений клапанов при плановом ТО.

Elco EK-TRON 6.400 GL-E X2 KL разработана как решение для предприятий, требующих надёжной комбинированной подачи топлива и точного управления горением. Технический набор компонентов — топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды — формирует систему с высокой степенью безопасности, ремонтопригодности и соответствием современным требованиям энергоэффективности и экологичности.
