Мощность и противодавление
Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.
Kromschroder

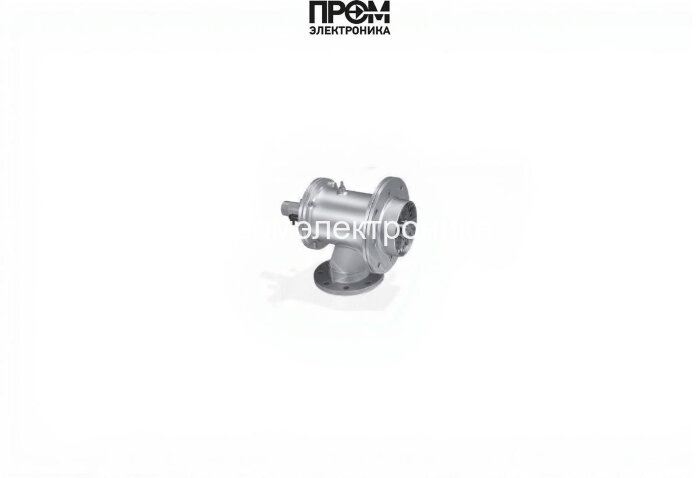

Газовая горелка Kromschroder ZIO 40 HB-1200/1135-(1)B
Газовая горелка Kromschroder ZIO 40 HB-1200/1135-(1)B. Вид газа: Для природного газа; Серия: ZIO.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84299298
- Серия
- ZIO
- Тип
- Газовая горелка
- Размер горелки
- 40
- Назначение
- Для горячего воздуха/высокой температуры печи
- Вид газа
- Для природного газа
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Проверка исполнения
Что проверить перед заказом
Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.
Топливо и управление
Для природного газа
Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.
Питание, монтаж и комплект
Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.
Описание
ZIO 40HB-1200/1135-(1)B · артикул 84299298. Промышленная горелка для горелочного камня или жаростойкой горелочной трубы. Подбирается как часть топочного устройства.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Газовая горелка |
| Размер горелки | 40 |
| Назначение | Для горячего воздуха/высокой температуры печи |
| Вид газа | Для природного газа |
| Длина стальной трубы от фланца печи | 1200 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 1135 мм |
| Обозначение головки горелки | 1 |
| Конструктивное исполнение | B |
Применение и подбор
Сопоставьте вид топлива, мощность, температуру воздуха и топки, режим управления и давление в камере сгорания. Название серии не означает пригодность каждого исполнения для всех газов.
Проверьте индекс головки, длины от печного фланца и конструктивную ревизию. Для ремонта важен полный Baustand, а не только типоразмер.
Монтаж и ввод в работу
Монтаж должен учитывать футеровку, тепловое расширение и защиту горелочной трубы. Керамические детали устанавливают без механических напряжений.
Номинальную мощность и требуемые давления сверяют для конкретной головки и конструкции топки; пример мощности из инструкции не переносится на все артикулы.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| BIC / ZIC | Исполнения с керамической трубой. |
| BIO / ZIO | Работа с горелочным камнем или предусмотренной жаростойкой трубой. |
| Индекс головки / длина / Baustand | Отдельные признаки, определяющие комплектность и ремонтные детали. |
FAQ по выбору и эксплуатации
Почему одинаковый типоразмер имеет несколько мощностей?
Рабочая характеристика зависит от головки, топлива, температуры воздуха и топочного устройства. Подбор выполняют по данным конкретного исполнения.
Можно ли заказать вставку только по названию горелки?
Для вставки нужны полный артикул горелки, конструктивная ревизия и позиция на схеме. Совпадения BIC/BIO и номинального размера недостаточно.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- ZIO, ZIOW (RU) — стр. 2, 3.
- BIO, BIOA, BIOW, ZIO, ZIOW (EN) — стр. 41.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder ZIO 40HB-1200/1135-(1)B: техническое описание
Kromschroder ZIO 40HB-1200/1135-(1)B — газовая горелка. Горелка предназначена для сжигания указанного вида газа в промышленной теплотехнической установке. Геометрия трубы и головки является частью конкретного исполнения для сопряжения с печным пространством.
Область применения по точному коду: размер горелки — 40; назначение — для горячего воздуха/высокой температуры печи. Назначение и вид газа нельзя переносить на другое буквенное исполнение серии.
Монтажная геометрия и головка: длина стальной трубы от фланца печи — 1200 мм; расстояние от фланца печи до передней кромки головки — 1135 мм; обозначение головки горелки — 1; конструктивное исполнение — B. Эти размеры определяют положение головки относительно футеровки и рабочей камеры.
Для подбора необходимы тепловая нагрузка и тип газа, температура печи, размер горелки, длина трубы, вылет головки, её обозначение и исполнение корпуса.
Для заказа и проверки исполнения используют восьмизначный артикул 84299298 и полное обозначение ZIO 40HB-1200/1135-(1)B. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения ZIO 40HB-1200/1135-(1)B
| Код в обозначении | Параметр | Значение |
|---|---|---|
| ZIO | Тип | Газовая горелка |
| 40 | Размер горелки | 40 |
| H | Назначение | Для горячего воздуха/высокой температуры печи |
| B | Вид газа | Для природного газа |
| -1200 | Длина стальной трубы от фланца печи | 1200 мм |
| /1135 | Расстояние от фланца печи до передней кромки головки горелки | 1135 мм |
| -(1 | Обозначение головки горелки | 1 |
| )B | Конструктивное исполнение | B |
Характеристики
- Наименование
- Газовая горелка Kromschroder ZIO 40 HB-1200/1135-(1)B
- Артикул производителя
- 84299298
- Серия
- ZIO
- Тип
- Газовая горелка
- Размер горелки
- 40
- Назначение
- Для горячего воздуха/высокой температуры печи
- Вид газа
- Для природного газа
- Длина стальной трубы от фланца печи
- 1200 мм
- Расстояние от фланца печи до передней кромки головки горелки
- 1135 мм
- Обозначение головки горелки
- 1
- Конструктивное исполнение
- B
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | ZIO 40HB-1200/1135-(1)B84299298 | ZIO 40HB-1100/1035-(1)B84299881 | ZIO 40HB-1400/1335-(1)B84199315 |
|---|---|---|---|
| Длина стальной трубы от фланца печи | 1200 мм | 1100 мм | 1400 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 1135 мм | 1035 мм | 1335 мм |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
ZIO 40HB-1200/1135-(1)B · 84299298 · Baustand: B
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 05012009 | Термостойкая керамическая паста, 50 gheat resistant ceramic paste, 50 g | 1 |
| 2 | 04115301 | Угловой штекер ø4 mmangle plug ø4 mm | 1 |
| 3 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 4 | 34482170 | Свеча зажигания M14x1,25 L35spark plug M14x1,25 L35 | 1 |
| 5 | 74921607 | Пружинный контактный зажимspring clip connector | 1 |
| 7 | 74328722 | Стержень электрода ZIO 40 L1135electrode rod ZIO 40 L1135 | 1 |
| 11 | 75447420 | Смотровое стекло 1/2''sight glass 1/2'' | 1 |
| 14 | 74917280 | Комплект измерительного штуцера G 1/8test nipple set G 1/8 | 1 |
| 16 | 74921751 | Уплотнение газового корпуса BR 50 (упаковка: 5 шт.)gas housing gasket BR 50 (VE=5pcs) | 1 |
| 16 | 74922167 | Уплотнение газового корпуса BR 50 (упаковка: 25 шт.)gas housing gasket BR 50 (VE=25pcs) | 1 |
| 17 | 74923068 | Монтажное уплотнение ZIO 40, B (упаковка: 5 шт.)mounting gasket ZIO 40, B (VE=5pcs) | 1 |
| 20 | 34330549 | Головка горелки ZIO 40HB (1)burner head ZIO 40HB (1) | 1 |
| 25 | 74923070 | Комплект воздушного корпуса ZIO 40air housing set ZIO 40 | 1 |
| 26 | 74923114 | Жаровая труба в сборе ZIO 40 1200/1135burner tube assy. ZIO 40 1200/1135 | 1 |
| 28 | 74915322 | Горелочная вставка ZIO 40HB 1135 (1)burner insert ZIO 40HB 1135 (1) | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
