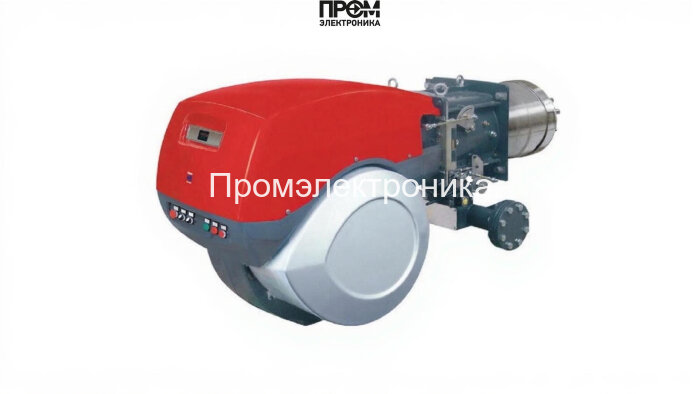

Газовая горелка Riello RS 410/E MZ TC

Газовая горелка Riello RS 410/E MZ TC — техническое описание для проектировщиков и сервисных инженеров

Riello RS 410/E MZ TC — промышленная газовая горелка прогрессивного типа, предназначенная для стационарных котельных решений мощностью от 800 до 4900 кВт. Конструкция ориентирована на долговременную эксплуатацию в промышленных условиях: модульная схема, усиленная рама, электрооборудование с классом защиты IP54 и упрощённый доступ к обслуживаемым узлам. Описываемая модель обеспечивает управляемую подачу топлива и воздуха, высокий КПД горения и совместимость с системами автоматизации 2026 года.

Ключевые технические параметры

• Мощность: 800–4900 кВт
• Электропитание: 380 В, потребляемая мощность 10800 Вт
• Электродвигатель вентилятора: 9200 Вт
• Расход газа: 50–445 нм³/ч
• Длина пламенной трубы: 519 мм (короткая)
• Класс пылевлагозащиты: IP54; рабочая температура: 0…40 °C
• Вес: 250 кг; габариты: 168.7×90.8×79 см

Состав основных узлов и деталей

Горелка выполнена по модульному принципу, что ускоряет регламентные работы и замену блоков. В состав изделия входят следующие критические элементы, отвечающие за безопасность и эффективность:

• Топливный насос — обеспечивает стабильную подачу газа при заданном противодавлении;
• Датчик пламени — раннее детектирование наличия/отсутствия горения для предотвращения аварий;
• Топочный автомат — блок управления последовательностью розжига, контроля и отключения;
• Трансформатор розжига — формирует высоковольтный импульс для зажигания газовоздушной смеси;
• Реле давления — контроль подачи топлива и защита от некорректного противодавления;
• Форсунки — обеспечивают распыл и стабильную геометрию факела в камере сгорания;
• Сервопривод — точная позиционная регулировка заслонок и клапанов для ступенчатого или плавного управления нагрузкой;
• Клапан — запорный элемент с электрическим управлением и функцией аварийного перекрытия;
• Электроды — контроль и поддержание устойчивого розжига, совместимы с современными системами диагностики.

Преимущества и эксплуатационные рекомендации

• Модульность конструкции — минимальный простой при обслуживании.
• Соответствие промышленным требованиям по безопасности и энергоэффективности.
• Рекомендуется плановое техническое обслуживание: проверка узла розжига, чистка форсунок и датчика пламени, контроль реле давления и состояния сервоузлов.

Газовая горелка Riello RS 410/E MZ TC — оптимальное решение для промышленных котельных и технологических установок, где важны надёжность, точная автоматика и простота интеграции в современные системы управления и мониторинга.
