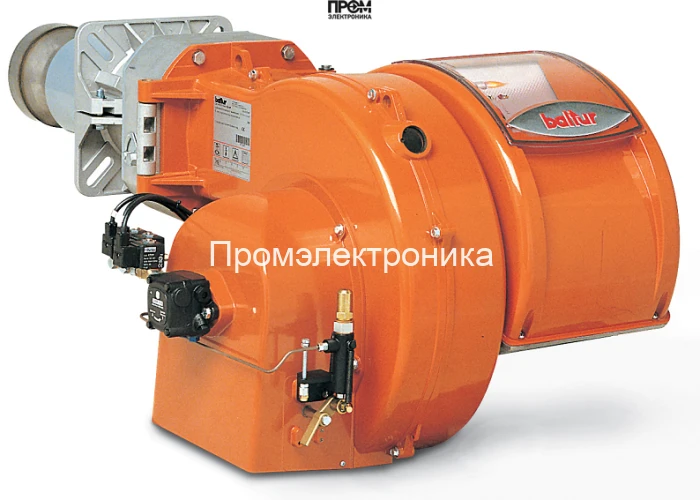

Дизельная горелка Baltur TBL 105 P

Дизельная горелка Baltur TBL 105 P — техническое описание

Данная техническая спецификация описывает конструкцию и эксплуатационные особенности двухступенчатой дизельной горелки Baltur TBL 105 P (Италия). Модель предназначена для промышленного и коммунального применения при номинальной мощности в диапазоне 320–1050 кВт, рассчитана на эксплуатацию при противодавлении 0–10 мбар и длине пламенной трубы 400 мм. Конструкция соответствует требованиям EN267 и оборудована автоматикой по стандарту EN230.

Ключевые узлы и состав горелки

• Топливный насос — управляет подачей дизельного топлива, обеспечивает стабильное давление на форсунки при изменении нагрузки.
• Форсунки — нержавеющие распылительные сопла высокой точности для обеспечения оптимальной факел‑геометрии и полного сгорания топлива.
• Электроды — система розжига и контроля зажигания, выполнена с защитой от коррозии и простым доступом при ТО.
• Трансформатор розжига — генерирует необходимое напряжение для электронной системы розжига, спроектирован для длительной цикличной работы.
• Датчик пламени — оптический/фоторезисторный элемент для быстрого детектирования факела и обеспечения безопасности при работе по EN230.
• Топочный автомат — центральный модуль управления режимами двухступенчатой работы, реализует последовательность розжига, переходов и защитных блокировок.
• Реле давления — контролирует подачи воздуха/топлива и блокирует работу при отклонениях давления за пределы нормы.
• Сервопривод — управляет положением воздушной заслонки и подачей топлива в соответствии с заданной ступенью мощности.
• Клапан — запорная арматура топливной магистрали с быстрым срабатыванием для предотвращения утечек при аварийных ситуациях.

Технические характеристики и эксплуатация

• Электропитание: 380 В; потребляемая мощность порядка 2000 Вт; электродвигатель 1500 Вт.
• Расход топлива: 27–89 кг/ч, диапазон мощности 320–1050 кВт.
• Класс защиты корпуса: IP40; уровень шума 78.2 дБ; вес 80 кг.
• Управление и индикация: электрический щит по EN230 с визуальными сигналами и выводами для интеграции в АСУ ТП.

Обслуживание и интеграция

• Регламент: периодические проверки насоса, чистка форсунок, тест датчика пламени и работоспособности трансформатора розжига.
• Доступность узлов: модульная компоновка обеспечивает быстрый доступ к форсункам, насосу и электронике без демонтажа горелки.
• Интеграция: подвижный фланец упрощает установку в существующие топки, рекомендуется согласование фланцев и длины пламенной трубы при подборе.

Baltur TBL 105 P — надёжное технически исполненное решение для промышленных котлов, где критична долговечность элементов топливной системы, точность управления подачей и соответствие нормативам безопасности.
