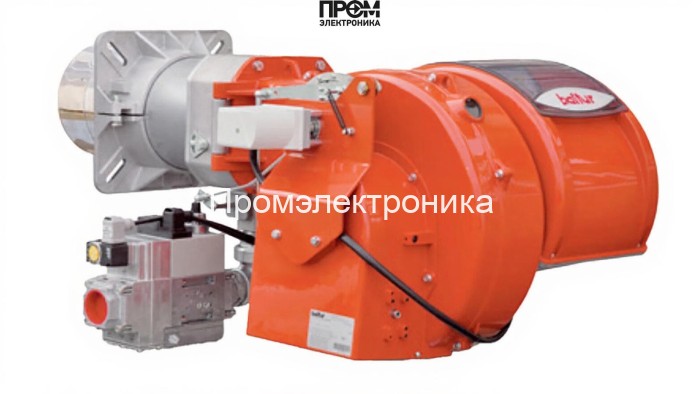

Газовая горелка Baltur TBG 120 P MM420 B20C-R2

Газовая горелка Baltur TBG 120 P MM420 B20C-R2 — техническое описание и состав

Промышленная газовая горелка Baltur TBG 120 P MM420 B20C-R2 спроектирована для надёжной и долговременной работы в котельных и технологических установках средней и высокой мощности. Конструкция ориентирована на безопасную эксплуатацию, простоту сервисного обслуживания и интеграцию в современные системы управления и мониторинга (IoT-ready решения и удалённая диагностика). Двухступенчатый принцип работы обеспечивает экономию топлива при частичных нагрузках и высокую производительность при пиковых режимах.

Ключевые технические характеристики

• Мощность: 240–1200 кВт
• Тип: двухступенчатая газовая горелка
• Длина пламенной трубы: 450 мм
• Электропитание: 220 В, потребляемая мощность 1600 Вт
• Электродвигатель и вентилятор: 1500 Вт
• Класс защиты: IP54
• Вес: 66 кг; габариты: 128×69×55 см
• Расход газа: 24.1–120.7 нм³/ч; давление рампы: 1.9–46 мбар
• Противодавление допускаемое: 0–12 мбар; фланцевое соединение: Rp 2"

Основные узлы и составные элементы

Горелка выполнена в модульной компоновке — каждый узел доступен для замены и обслуживания. Основные детали включают:

• топливный насос — обеспечивает стабильную подачу газа в рампу и точность дозирования при изменениях давления;
• датчик пламени — оптический/ионный сенсор контроля наличия факела и быстрого отключения при отказе;
• топочный автомат — контроллер управления режимами, реализует двухступенчатую логику и защитные алгоритмы;
• трансформатор розжига — генератор импульсов для электрода розжига с высокой надёжностью поджога;
• реле давления — следит за давлением в системе и участвует в блокировках при аномалиях;
• форсунки — комплект сменных сопел для точной настройки расхода и факела;
• сервопривод — механический привод регулирования заслонок и дросселирования газа/воздуха;
• клапан (газовый запорный) — электромагнитный клапан аварийного отсекания топлива;
• электроды — ионизационные и розжиговые электроды для стабильного старта и мониторинга горения.

Применение и эксплуатация

• Подходит для водогрейных и паровых котлов, парогенераторов и технологических печей.
• Рекомендуется устанавливать с фильтрами топлива и системами мониторинга давления для продления ресурса.
• Плановое обслуживание: проверка электродов, чистка форсунок, контроль состояния сервоприводов и герметичности рампы.

Baltur TBG 120 P MM420 B20C-R2 сочетает в себе промышленную прочность, точность регулирования и соответствие современным требованиям энергоэффективности и безопасности, что делает её оптимальным решением для модернизации котельных и интеграции в автоматизированные тепловые узлы.
