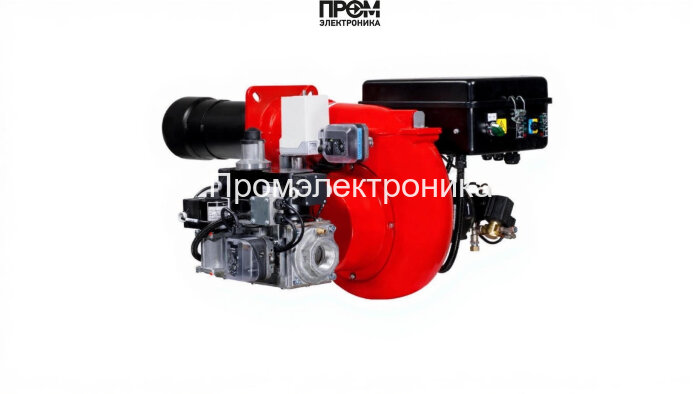

Газодизельная горелка FBR K 3/2 TL + R. CE D1"-S

Газодизельная горелка FBR K 3/2 TL + R — техническое описание и состав узлов

Газодизельная горелка FBR K 3/2 TL + R представляет собой комбинированную двухступенчатую систему горения для промышленного и коммунально‑бытового применения. Конструктивно спроектирована для надёжной эксплуатации в диапазоне мощности 55–232 кВт, с удлинённой пламенной трубой 350 мм и классом защиты IP40. Описание составлено в техническом стиле с акцентом на ключевые узлы, функциональные требования и эксплуатационные параметры, соответствующие требованиям 2026 года по энергоэффективности и цифровой диагностике.

Ключевые компоненты и их функции

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под заданным давлением, минимизирует пульсации потока при переходах мощности.
• Датчик пламени — светочувствительный элемент для контроля наличия факела; интегрируется в систему аварийного отключения при отсутствии горения.
• Топочный автомат — блок управления последовательностью запусков и остановок, реализует двухступенчатые режимы и защитные алгоритмы.
• Трансформатор розжига — формирует необходимое напряжение для искрообразования на электрoдах при инициировании пламени.
• Реле давления — контролирует противодавление и сигнализирует о превышении допустимых значений в топке и рампе.
• Форсунки — дозируют дизельное топливо для формирования оптимальной аэродинамической смеси; выбранная конфигурация обеспечивает диапазон расхода 5.5–20 кг/ч.
• Сервопривод — реализует плавное позиционирование заслонок и клапанов для регулировки подачи газа и воздуха в двухступенчатом режиме.
• Клапан — газовый и топливный запорные устройства с быстрым срабатыванием в аварийных сценариях.
• Электроды — выполняют функцию ионизационного контроля и инициирования розжига наряду с трансформатором розжига.

Технические параметры (выдержанные значения)

• Мощность: 55–232 кВт
• Тип: комбинированная (газ/дизель), двухступенчатая
• Длина пламенной трубы: 350 мм (удлинённая)
• Электропитание: 220 В, электродвигатель 370 Вт, потребляемая мощность ≈ 400 Вт
• Класс защиты: IP40; рабочая температура: −20…+70 °C
• Расход топлива: дизель 5.5–20 кг/ч; газ 6.4–23.4 нм³/ч
• Давление газовой рампы: 4.75–19 мбар; противодавление допустимо 0–5 мбар

Применение и эксплуатация

• Монтаж на водогрейные и паровые котлы малого и среднего типа, модульные котельные и промышленные теплообменники.
• Рекомендуется регулярная проверка: состояние форсунок, целостность электродов и трансформатора розжига, корректность показаний датчика пламени и реле давления.
• Техническое обслуживание включает диагностику топочного автомата и сервоприводов, замену расходников и проверку уплотнений для сохранения класса IP40.

Горелка FBR K 3/2 TL + R обеспечивает сочетание топливной гибкости и контролируемой эффективности, что делает её предпочтительным решением для современных котельных с требованиями по экономии топлива и оперативной диагностике. Для подбора комплектации и сервисного обслуживания рекомендуется сотрудничать с официальными поставщиками и следовать инструкциям производителя.
