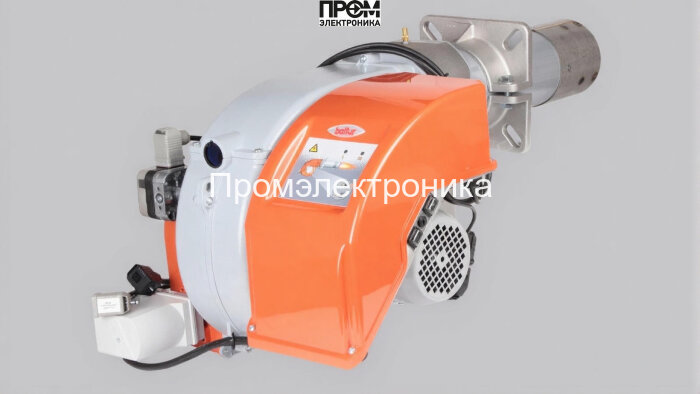

Газовая горелка Baltur TBG 45 P BM420A20C-R2

Газовая горелка Baltur TBG 45 P BM420A20C-R2 — техническое описание и конструктивные элементы

Описание подготовлено в строгом техническом стиле с акцентом на эксплуатационные параметры и ключевые узлы. Модель Baltur TBG 45 P BM420A20C-R2 — двухступенчатая газовая горелка промышленного класса, обеспечивающая регулируемую тепловую мощность в диапазоне 100–450 кВт. Расчет параметров выполнен с учётом требований современного сектора отопления и технологического теплогазоснабжения 2026 года: повышенная энергоэффективность, интеграция с автоматикой котельной и обеспечение безопасного контроля пламени.

Ключевые параметры

• Мощность: 100–450 кВт;
• Тип исполнения: двухступенчатая для оптимизации расхода топлива;
• Длина пламенной трубы: 300 мм (стандартная);
• Электропитание: 220 В, потребляемая мощность 680 Вт, электродвигатель 500 Вт;
• Расход газа: 10.1–45.3 нм³/ч;
• Давление газовой рампы: 0.95–11.8 mbar, противодавление до 8 mbar;
• Класс защиты: IP44; вес 32 кг; габариты 92x55x43.3 см;
• Соединение фланца: Rp 2".

Конструктивные узлы и компоненты

Ниже перечислены основные детали, входящие в конструкцию горелки. Каждый узел выполняет критическую функцию для стабильности горения, безопасности и управления:

• Топливный насос — обеспечивает подачу и требуемое давление газа на рампу, поддерживает диапазон 0.95–11.8 mbar;
• Датчик пламени — электрический датчик контроля наличия факела, интегрирован в систему безопасности;
• Топочный автомат — блок управления двухступенчатым режимом, организует последовательность розжига и перехода между ступенями;
• Трансформатор розжига — формирует импульсы высокого напряжения для запуска искрового розжига электродов;
• Реле давления — следит за давлением в рампе и блокирует подачу при отклонениях от норм;
• Форсунки — сопловая часть головки сгорания, формируют факел и обеспечивают правильное смесеобразование;
• Сервопривод — регулирует положение газового клапана и дроссельных органов при двухступенчатом управлении;
• Клапан (запорный/регулирующий) — обеспечивает герметичное перекрытие топлива и тонкую подстройку расхода;
• Электроды — искровые элементы розжига и ионизационного контроля пламени.

Эксплуатационные рекомендации

• Плановая проверка герметичности рампы и состояния форсунок при вводе в эксплуатацию и ежегодно;
• Контроль работоспособности датчика пламени и трансформатора розжига перед сезоном;
• Регулировка реле давления и сервоприводов в пределах заводских допусков;
• Чистка пламенной трубы и замена электродов при ухудшении розжига или стабильности факела.

Baltur TBG 45 P BM420A20C-R2 рассчитана на интеграцию в современные котельные установки и технологические процессы, где требуются надёжность, простота сервисного обслуживания и соответствие актуальным требованиям энергоэффективности.
