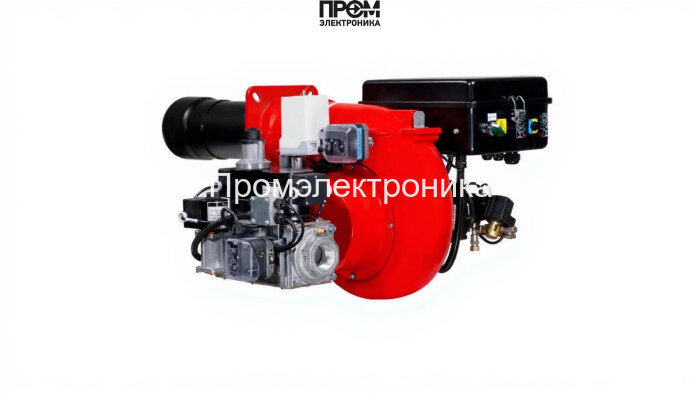

Газодизельная горелка FBR K 3/2 TC + R. CE D1"1/4 – S

Газодизельная горелка FBR K 3/2 TC + R. CE D1"1/4 – S — техническое описание

Техническое описание предназначено для инженеров и специалистов по эксплуатации: газодизельная комбинированная горелка FBR K 3/2 TC + R обеспечивает надежное двухступенчатое горение при мощности 55–232 кВт. Модульная конструкция и стандартизированные узлы упрощают монтаж, наладку и сервис. Описание ориентировано на требования 2026 года к SEO-контенту — структурированный текст с ключевыми характеристиками и списками для быстрого восприятия.

Ключевые компоненты и назначение

• Топливный насос — обеспечивает стабильную подачу дизельного топлива в режимах резерва и основного питания.
• Датчик пламени — контролирует наличие факела, реализует защитное отключение при погасании.
• Топочный автомат — логика управления двухступенчатым запуском/остановом и защитными алгоритмами.
• Трансформатор розжига — генерирует искровой импульс для инициации воспламенения топлива.
• Реле давления — контролирует противодавление и обеспечивает безопасность при превышении допустимых значений.
• Форсунки — дозируют жидкое и газообразное топливо для оптимального распыления и равномерного горения.
• Сервопривод — управляет заслонками и положением газовой рампы при переходе между ступенями.
• Клапан — запорные и регулировочные элементы обеспечивают герметичность и точность подачи топлива.
• Электроды — формируют стабильную искру и участвуют в контроле розжига и ионизации пламени.

Технические характеристики (кратко)

• Мощность: 55–232 кВт; исполнение — двухступенчатая.
• Расход: газ 6.4–23.4 нм³/ч, дизель 5.5–20 кг/ч.
• Пламенная труба: длина 250 мм.
• Электропитание: 220 В, электродвигатель 370 Вт, потребляемая мощность ≈ 400 Вт.
• Защита: IP40; температура эксплуатации −20…+70 °C; вес 38 кг.
• Давление в рампе: 4.75–19 мбар; противодавление в топке 0–5 мбар.

Особенности конструкции и интеграции

Модульный подход позволяет быстро заменить головку сгорания, форсунки или блок управления без демонтажа всего агрегата. Сервопривод и клапаны реализованы для точной подстройки подачи топлива при переходе между газовым и дизельным режимами. Топочный автомат совместим с системами автоматики котельной и допускает интеграцию с внешними контроллерами для удаленного мониторинга и диагностики.

Эксплуатация и обслуживание

• Пусконаладочные работы — выполнять сертифицированным специалистам; проверить герметичность газовой рампы и калибровку форсунок.
• Плановое ТО — проверка состояния электродов, чистка пламенной трубы и замена фильтров топливного насоса каждые 6–12 месяцев.
• Контроль безопасности — периодическая проверка датчика пламени, реле давления и корректности работы трансформатора розжига.

FBR K 3/2 TC + R — инженерно выверенное решение для промышленных котельных и тепловых пунктов, обеспечивающее надежность, сервисность и совместимость с современными системами управления.
