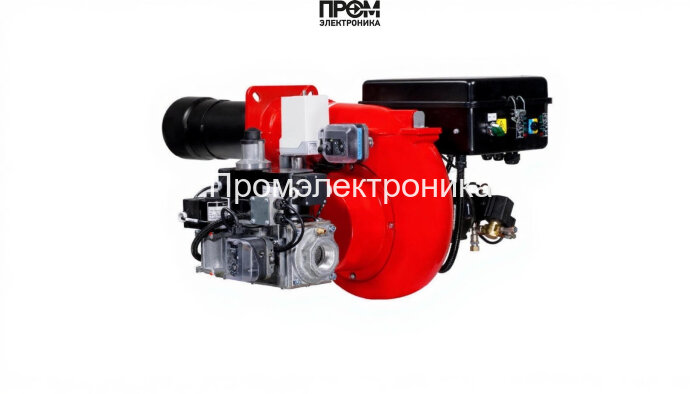

Газодизельная горелка FBR K 3/2 TC + R. CE D2” - S

Газодизельная горелка FBR K 3/2 TC + R. CE D2" - S — техническое описание и конструктивные элементы

Предлагаемая газодизельная горелка FBR K 3/2 TC + R. CE D2" - S — промышленное решение для котлов средней мощности, спроектированное для надёжной двухступенчатой работы в диапазоне 55–232 кВт. Устройство объединяет проверенные механические узлы и современные средства управления, что обеспечивает стабильность горения, точность регулировки и простоту интеграции в современные системы управления котельной и BMS (опционально). Конструкция адаптирована для эксплуатации при температурах от -20 до +70 °C и соответствует требованиям по безопасности и помехозащищенности (IP40).

Ключевые технические параметры

• Мощность: 55–232 кВт; двухступенчатая логика работы.
• Длина пламенной трубы: 250 мм (стандартное исполнение).
• Электропитание: 220 В; потребляемая мощность 400 Вт; электрический двигатель 370 Вт.
• Расход жидкого топлива (дизель): 5.5–20 кг/ч; расход газа: 6.4–23.4 нм³/ч.
• Рабочее противодавление: 0–5 мбар; давление газа в рампе: 4.75–19 мбар.
• Тип соединения: Rp 1 1/2"; вес изделия: 38 кг; класс защиты: IP40.

Конструктивный состав и основные узлы

Горелка состоит из набора функциональных блоков, каждый из которых отвечает за конкретный этап подготовки топлива, формирования факела и обеспечения безопасности:

• Топливный насос — обеспечивает подачу дизельного топлива к форсункам под заданным давлением, допускает фильтрацию и обслуживание без демонтажа.
• Форсунки — дозируют жидкое топливо для оптимального распыла в камере сгорания, что обеспечивает стабильность и экономичность горения.
• Датчик пламени — ионизационный или оптический модуль контроля наличия факела, реализует мгновенное отключение при его отсутствии.
• Топочный автомат — электронный блок управления с двухступенчатой логикой, реализует схемы розжига, контроля пламени и переключения между газом и дизелем.
• Трансформатор розжига — обеспечивает высоковольтный импульс для зажигания, гарантируя надёжный запуск в любых эксплуатационных условиях.
• Реле давления — мониторит давление в системе, защищает от аварийных ситуаций и участвует в алгоритмах безопасности.
• Сервопривод — автоматизированный привод клапанов и заслонок для точного дозирования воздуха и топлива при переходных режимах.
• Клапан — запорные и регуляционные узлы для газа и топлива с быстрым реагированием на команды автоматики.
• Электроды — контрольные и запальные электроды для формирования стабильного искрового разряда при розжиге и мониторинга состояния пламенной зоны.

Преимущества и эксплуатационные особенности

• Комбинированная схема газ/дизель обеспечивает непрерывность работы при перебоях газоснабжения.
• Упрощённый доступ к газовой рампе и головке сгорания облегчает техобслуживание и сокращает время простоя.
• Совместимость с фланцевыми котлами (Rp 1 1/2") и широким диапазоном рабочих давлений.
• Проектирование с учётом энергоэффективности и минимизации выбросов — соответствует современным требованиям промышленной экологии 2026 года.

Горелка поставляется в комплекте с головой сгорания и газовой рампой; рекомендуем регулярное обслуживание форсунок, проверку состояния электродов и калибровку топочного автомата у сертифицированного сервиса FBR для гарантийной и безопасной эксплуатации.
