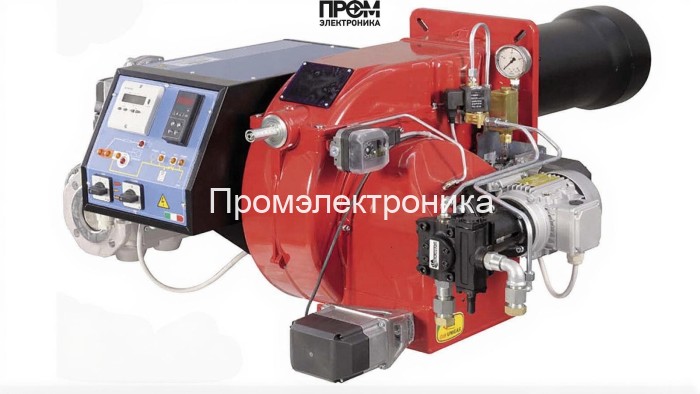

Газодизельная горелка CIB Unigas HP20 MG.AB.L.RU.A.0.25

Газодизельная горелка CIB Unigas HP20 MG.AB.L.RU.A.0.25 — техническое описание

Предлагаем техническое описание комбинированной газодизельной горелки CIB Unigas HP20 — промышленного решения мощностью 85–230 кВт, спроектированного для надежной и экономичной работы в котельных и технологических установках. Описание составлено с акцентом на ключевые узлы, эксплуатационные параметры и требования к интеграции в систему отопления с учетом SEO 2026: плотное вхождение ключевых фраз, структурированные заголовки и семантические маркированные блоки.

Краткие технические характеристики

• Модель: CIB Unigas HP20 MG.AB.L.RU.A.0.25
• Мощность: 85–230 кВт
• Длина пламенной трубы: 258 мм (удлинённая)
• Расход топлива (дизель): 7.2–19.4 кг/ч; газа: 9–24.3 нм³/ч
• Давление газовой рампы: 2–10.9 мбар; противодавление до 6.5 мбар
• Электропитание: 220 В; потребляемая мощность до 750 Вт; электродвигатель 370 Вт
• Класс защиты: IP40; рабочая температура: -10…50 °C

Ключевые узлы и комплектующие

Горелка сконструирована как модульная система — каждый узел оптимизирован для обслуживания и быстрой замены. В состав входят:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива к форсункам при заданном расходе и давлении.
• Форсунки — прецизионное дозирование жидкого топлива с равномерным распылом для формирования устойчивого факела.
• Датчик пламени — оптический контроль наличия горения, мгновенное отключение при потухании.
• Топочный автомат — управляющий блок с алгоритмами розжига, контроля горения и защиты по давлению и температуре.
• Трансформатор розжига — формирует высоковольтные импульсы для электродов при старте горелки.
• Реле давления — следит за давлением в рампе и инициирует аварийные циклы при выходе параметров за пределы допустимых.
• Сервопривод — обеспечивает точную регулировку воздушной заслонки и подачи газа/дизеля в зависимости от нагрузки.
• Клапан — аварийное и рабочее перекрытие топливных линий с быстродействием и герметичностью.
• Электроды — элементы розжига и ионизационного контроля для стабильного зажигания и проверки состояния пламени.

Интеграция и эксплуатация

• Совместима с водогрейными и паровыми котлами 85–230 кВт, требует подключения газовой рампы Rp 1\" и электропитания 220 В.
• Рекомендуется ежегодное сервисное обслуживание: проверка форсунок, трансформатора розжига и датчика пламени.
• Для повышения энергоэффективности — настройка сервопривода и топочного автомата под рабочие режимы заказчика.

Горелка CIB Unigas HP20 — решение для объектов с требованием резервной работы на дизеле и стабильного газового режима, обеспечивающее безопасность, точность управления и оптимальный расход топлива. Для подбора конфигурации и сервисного сопровождения обратитесь в отдел технической поддержки.
