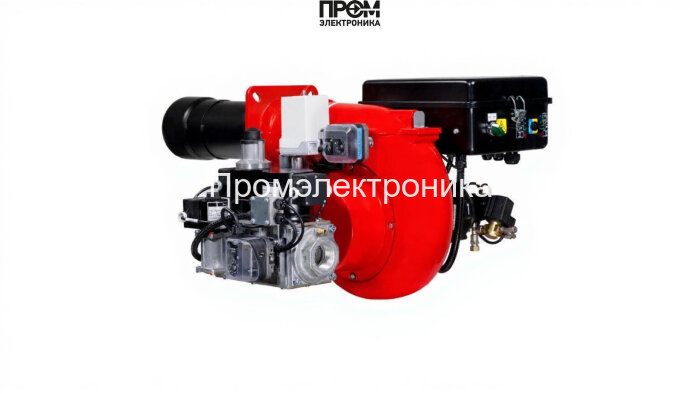

Газодизельная горелка FBR K 4/2 TC EVO2 + R. CE D1" – S

Техническое описание газодизельной горелки FBR K 4/2 TC EVO2 + R. CE D1" – S

Комбинированная газодизельная горелка FBR K 4/2 TC EVO2 + R. CE D1" – S спроектирована для стабильной и экономичной работы в котельных и промышленных тепловых установках. Описание составлено в техническом стиле с учётом требований SEO 2026 года: структурированность, семантические ключи и точные параметры для быстрого индексирования поисковыми системами. Номер артикула: 004106R057031.

Ключевые технические параметры

• Мощность: 116–523 кВт — широкая регулировка в двухступенчатом режиме.
• Длина пламенной трубы: 250 мм (стандартная) — оптимальная геометрия факела.
• Расход газа: 11.7–52.6 нм³/ч; дизель: 10–45 кг/ч — для расчёта теплоотдачи и экономичности.
• Электропитание: 220 В; электродвигатель: 740 Вт; потребляемая мощность: 770 Вт.
• Рабочая температура: −20…+70 °C; класс защиты корпуса: IP40.
• Противодавление: 0–7.2 мбар; давление газовой рампы: 18–95 мбар.
• Уровень шума: 73–76 дБ; масса: 38 кг; тип соединения: Rp 1".

Состав горелки — основные узлы и их назначение

• Топливный насос — обеспечивает подачу дизельного топлива с требуемым напором и стабильной дискретностью подачи при переключении режимов; насос спроектирован для минимизации кавитации и поддержания дозирования при изменении давления.
• Датчик пламени — оптический/ионный контроллер наличия факела с быстродействием, необходимым для защиты топочного автомата и исключения ложных срабатываний при переходах между ступенями.
• Топочный автомат — логический модуль управления последовательностью пуска, контроля параметров и аварийной блокировки; реализует двухступенчатую схему и интеграцию с внешними системами мониторинга.
• Трансформатор розжига — обеспечивает высоковольтный импульс для электродов при старте; рассчитан на длительные циклы включения с поддержанием стабильного пробоя.
• Реле давления — контролирует давление в топочной зоне и газовой рампе, инициирует защитные отключения при выходе параметров за допустимые границы.
• Форсунки — набор распылителей и газовых сопел в газовой рампе для точного дозирования топлива; конструкция обеспечивает равномерность смеси и оптимальное распыление дизеля.
• Сервопривод — исполнительный элемент регулирования положения клапанов и заслонок, обеспечивает точное управление подачей воздуха и топлива в двухступенчатом режиме.
• Клапан — запорно-регулирующая арматура для топлива и газа, выполненная с учётом быстрого срабатывания и герметичности при давлении 18–95 мбар в газовой рампе.
• Электроды — электродные блоки розжига и контроля плазмы, оптимизированные по расположению в пламенной трубе длиной 250 мм для стабильного розжига и долговечной работы.

Эксплуатация, безопасность и обслуживание

• Пусконаладочные работы и настройку топочного автомата должны выполнять квалифицированные инженеры с инструментами для контроля давления рампы и расхода топлива.
• Регулярные операции: проверка и очистка форсунок, контроль состояния электродов и трансформатора розжига, тестирование датчика пламени и реле давления.
• Рекомендовано использование оригинальных комплектующих и сервисных наборов для поддержания показателей выбросов, КПД и стабильности работы в соответствии с нормативами 2026 года.
• Монтаж: обеспечить качественное заземление, доступ к элементам обслуживания и корректную интеграцию по фланцевому соединению Rp 1" с учётом противодавления до 7.2 мбар.

Вывод

FBR K 4/2 TC EVO2 + R — инженерно реализованная комбинированная горелка для промышленных и коммунальных котельных, где критичны точность дозирования топлива, надёжность систем розжига и контроля пламени, а также соответствие современным требованиям энергоэффективности и экологии. При выборе и наладке учитывайте технические параметры и сервисные процедуры для обеспечения долговечного и безопасного функционирования.
