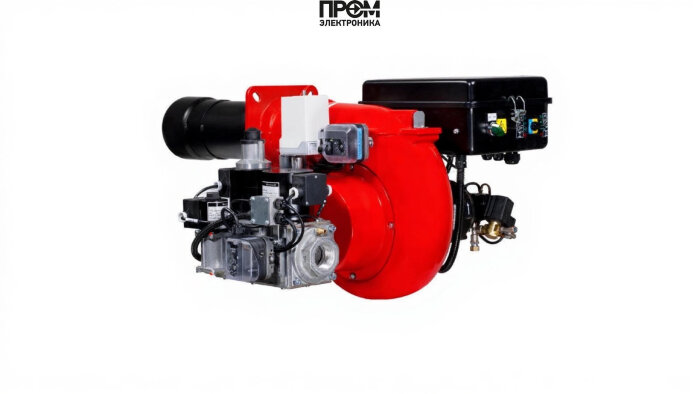

Газодизельная горелка FBR K 3/2 TL + R. CE D1”1/4 – S

Газодизельная горелка FBR K 3/2 TL + R — техническое описание и состав узлов

Данный документ представляет собой сжатое техническое описание газодизельной комбинированной горелки FBR K 3/2 TL + R, подготовленное с учётом SEO-стандартов 2026 года: структурированные заголовки, семантически релевантные фразы и акцент на ключевых характеристиках и эксплуатационных узлах. Горелка рассчитана на промышленное и коммунальное применение в водогрейных и паровых котлах мощностью 55–232 кВт.

Ключевые технические параметры

• Тип: комбинированная газ/дизель, двухступенчатая
• Мощность: 55–232 кВт
• Пламенная труба: удлинённая, 350 мм
• Подключение: фланец Rp 1 1/4"
• Электропитание: 220 В; электродвигатель 370 Вт, потребление 400 Вт
• Расход газа: 6.4–23.4 нм³/ч; расход дизеля: 5.5–20 кг/ч
• Давление рампы: 4.75–19 mbar; противодавление: 0–5 mbar
• Класс защиты: IP40; рабочая температура: −20…+70 °C; масса: 38 кг

Состав основных узлов и комплектующих

Конструкция спроектирована для надёжной длительной эксплуатации с минимальными простойными работами. Основные функциональные элементы:

• Топливный насос — обеспечивает дозирование жидкого топлива при работе в дизельном режиме, поддерживает стабильное давление на форсунках.
• Форсунки — распыляют дизель, формируя стабильную факельную структуру в пламенной трубе.
• Датчик пламени — контролирует наличие и качество факела, отправляет сигналы в блок управления для безопасного отключения при отказе.
• Топочный автомат — реализует алгоритмы двухступенчатого запуска/остановки, контрольной блокировки и аварийного отключения.
• Трансформатор розжига — формирует высоковольтные импульсы для инициации искры на электродах.
• Электроды — осуществляют непосредственный розжиг смеси и участвуют в контроле искрообразования.
• Сервопривод — управляет дросселированием топлива/газа и положением клапанов в переходных режимах.
• Клапан (газовый/топливный) — запирает подачу при отсутствии команды на горение или при аварийной ситуации.
• Реле давления — обеспечивает защиту по давлению топлива/газа, инициирует блокировки при выходе параметров за пределы нормы.

Преимущества конструкции и рекомендации по эксплуатации

• Унификация узлов облегчает сервис и замену расходников; запасные части доступны по стандартам FBR (Италия).
• Удлинённая пламенная труба и точная настройка рампы обеспечивают оптимальное распределение тепла при разных нагрузках.
• Регламент технического обслуживания: проверка форсунок, чистка головы сгорания, тест датчика пламени и реле давления не реже одного раза в полугодие при интенсивной эксплуатации.

Горелка FBR K 3/2 TL + R спроектирована с прицелом на надёжность в климатических и технологических условиях современного котельного хозяйства: устойчива к противодавлению, допускает автоматический переход между газом и дизелем и обеспечивает контролируемую работу при заданных параметрах расхода и давления.
