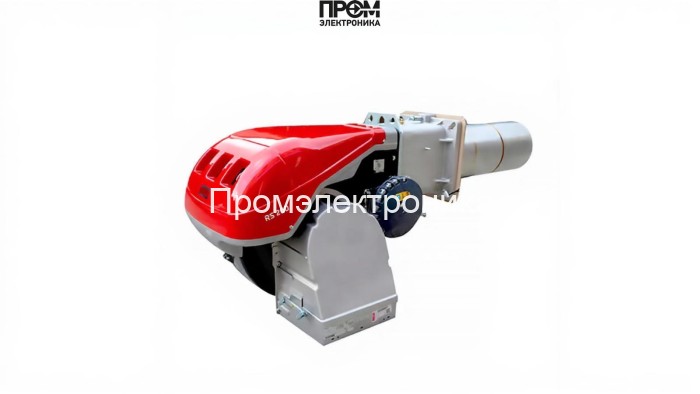

Газовая горелка Riello RS 200/E BLU TC FS1 — техническое описание и состав узлов

Газовая горелка Riello RS 200/E BLU TC FS1 — промышленное решение с электронно-модулируемым управлением, разработанное для стационарных котельных и технологических установок. Модель рассчитана на эксплуатацию на природном газе при мощности 550–2400 кВт и обеспечивает плавную модуляцию нагрузки, высокую энергетическую эффективность и сокращение цикличности включений.

Ключевые технические параметры

• Мощность: 550–2400 кВт; широкий диапазон модуляции для точного соответствия тепловой нагрузке.
• Расход газа: 57–240 нм³/ч; противодавление в коллекторе: −0.5…13.2 мбар.
• Пламенная труба: 373×222 мм (стандартное исполнение), габариты корпуса 124.5×73.2×55.5 см, вес 125 кг.
• Электропитание: 220/380 В; электродвигатель воздуходувки 5500 Вт, потребляемая мощность около 6500 Вт.
• Класс защиты: механический IP40, электрическая часть IP44; рабочая температура 0…40 °C.

Конструктивные элементы и составные узлы

Конструкция Riello RS 200/E BLU TC FS1 включает набор функциональных модулей, отвечающих за подачу топлива, зажигание, регулирование и безопасность. Основные детали изделия:

• топливный насос — обеспечивает стабильный подвод газа и поддержание заданного расхода при изменениях давления в сети;
• датчик пламени — оптический/ионный сенсор контроля наличия устойчивого горения, интегрируется с системой безопасности;
• топочный автомат (модуль управления) — электронный контроллер модуляции мощности, реализует алгоритмы PID и защитные сценарии;
• трансформатор розжига — источник высокого напряжения для инициации искрового зажигания;
• реле давления — контроль противодавления в коллекторе и аварийное отключение при превышении допустимых значений;
• форсунки — сопла для формирования факела и оптимизации смесеобразования;
• серводвигатель (сервопривод) — точное позиционирование заслонок и клапанов для поддержания заданной подачи воздуха/газа;
• клапан — запорная и предохранительная арматура газовой линии; реализованы схемы двух- и трёхступенчатой защиты;
• электроды — элементы системы зажигания и контроля стабильности пламени.

Преимущества и эксплуатационные рекомендации

• Энергоэффективная модуляция снижает расход топлива и выбросы, повышая экономичность при переменных нагрузках.
• Модульная архитектура упрощает техническое обслуживание и замену расходных узлов (форсунки, электроды, уплотнения).
• При монтаже требуется согласование фланцевого соединения и подбор газовой рамы — модель поставляется без рампы.
• Рекомендуется регулярная проверка датчиков пламени, реле давления и состояния трансформатора розжига в рамках планового ТО.

Горелка Riello RS 200/E BLU TC FS1 — оптимальный выбор для промышленных котельных, где важна точность регулирования, надёжность комплектующих и соответствие современным требованиям энергоэффективности и экологичности.
