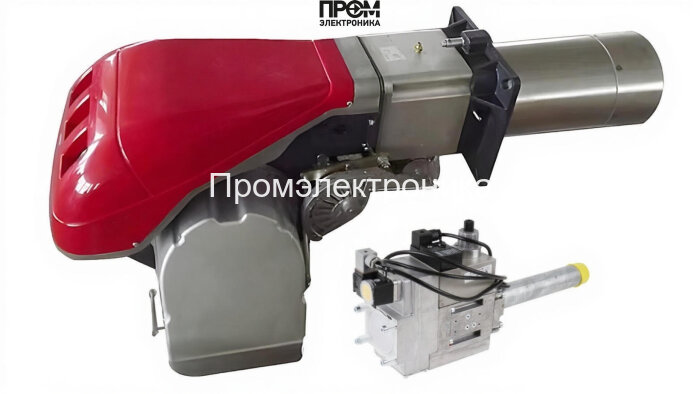

Газовая горелка Riello RS 150/M TL FS1 MB 415/1 CT RT 30 — техническое описание и состав изделия

Технически выверенная промышленная газовая горелка Riello RS 150/M TL FS1 в комплекте с газовой рампой MB 415/1 CT RT 30 предназначена для эксплуатируемых котлов и теплогенераторов с диапазоном мощности 300–1850 кВт. Конструкция ориентирована на длительную работу в условиях переменной нагрузки: электронная модуляция мощности обеспечивает плавную регулировку, а усиленная удлинённая пламенная труба 415×Ø189 мм гарантирует стабильное горение и минимизацию выбросов.

Ключевые функциональные узлы

• Топливный насос — обеспечивает стабильную подачу газа к форсункам и поддерживает заявленный расход 30–185 нм³/ч.
• Датчик пламени — быстродействующий элемент контроля безопасности с высокой чувствительностью, интегрируется в систему аварийной блокировки.
• Топочный автомат — программируемый блок управления, реализующий модуляцию и защитные алгоритмы по давлению и температуре.
• Трансформатор розжига — обеспечивает надёжную инициацию искрообразования на электродах при старте горелки.
• Реле давления — контролирует давление в газовой рампе и подачу топлива, предотвращая работу в аварийных режимах.
• Форсунки — высокоточные распределительные элементы, оптимизированные для равномерного сжигания при широком диапазоне нагрузок.
• Сервопривод — исполнительный механизм для точной регулировки расхода и положения заслонок в системе подачи воздуха/газа.
• Клапан — запорный элемент с быстрым срабатыванием для обеспечения герметичности и безопасности при аварийных остановках.
• Электроды — элементы зажигания и контроля искрообразования, рассчитанные на интенсивную циклическую работу.

Технические преимущества и эксплуатационные параметры

• Диапазон мощности 300–1850 кВт при рабочем давлении газовой рампы 24.8–81 мбар, противодавление в камере сгорания −1…12 мбар.
• Электропитание 220/380 В, потребляемая мощность до 4000 Вт; электродвигатель 3000 Вт обеспечивает необходимый приток воздуха.
• Корпус и электроника спроектированы с учётом класса защиты IP40 (оболочка) и IP44 для электрозащиты, рабочая температура 0…40 °C.
• Габариты 125.5×67.5×59 см, масса 88 кг — оптимальное соотношение компактности и ремонтопригодности.
• Комплект поставки включает головку сгорания и газовую рампу MB 415/1 CT RT 30 с системами контроля герметичности.

Рекомендации по монтажу и сервису

• Установка и наладка — работа сертифицированных специалистов с проверкой герметичности, калибровкой реле давления и тестированием датчика пламени.
• Плановое техобслуживание — проверка форсунок, состояние электродов и трансформатора розжига, смазка сервоприводов и контроль работы топочного автомата не реже одного раза в год.
• Использование газовых фильтров и корректное заземление электрических цепей — обязательные мероприятия для продления срока службы и соответствия требованиям безопасности 2026 года.

Описание ориентировано на профессиональных монтажников и эксплуатационный персонал: акцент на надёжности узлов и энергоэффективности при промышленной эксплуатации. Riello RS 150/M TL FS1 — решение для котлов среднего и крупного класса, где требуется точная модуляция, высокая долговечность компонентов и современная система безопасности.
