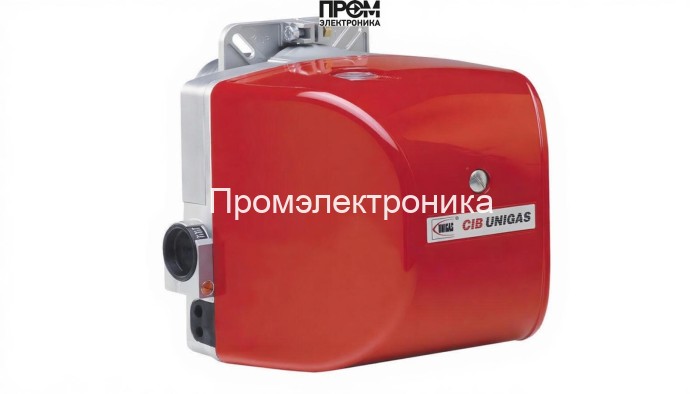

Дизельная горелка CIB Unigas LO90 G-.TN.L.RU.A

Дизельная горелка CIB Unigas LO90 G-.TN.L.RU.A — техническое описание

Дизельная горелка CIB Unigas LO90 — промышленное одноступенчатое решение мощностью 35–85 кВт, разработанное для надёжного и экономичного сжигания дизельного топлива в котлах, теплообменниках и технологических печах. Модель оптимизирована для стабильной работы при температуре от −10 до +50 °C, имеет удлинённую пламенную трубу 149 мм и класс защиты IP40. Ниже приведено технически ориентированное описание конструкции, ключевых узлов и регламент обслуживания, составленное с учётом современных требований SEO 2026 года.

Конструктивные узлы и назначение

• Топливный насос — обеспечивает дозированную подачу дизельного топлива под рабочим противодавлением 0–2.5 мбар; критичен для стабильности факела и точности расхода 3–7 кг/ч.
• Датчик пламени — отвечает за контроль наличия горения и аварийное отключение подачи топлива при погасании пламени, повышая безопасность работы.
• Топочный автомат (электронный блок управления) — реализует логику розжига, контроля пламени и защиты; управляет циклом работы горелки и интеграцией с внешними системами управления котла.
• Трансформатор розжига — формирует высоковольтный импульс для электрода розжига; гарантирует надёжное воспламенение даже при сниженных характеристиках топлива.
• Реле давления — контролирует наличие и величину давления топлива в системе, предотвращая работу при недостаточной подаче и защищая насос и форсунки.
• Форсунки — обеспечивают распыление топлива в камеру сгорания с заданной факельной геометрией; подбор форсунки влияет на КПД и эмиссию.
• Сервопривод — обеспечивает точную механическую регулировку положения клапанов и заслонок, участвует в синхронизации подачи воздуха и топлива.
• Клапан подачи топлива — запирает/открывает топливную магистраль при старте и останове, обеспечивая безопасность и отсутствие подтёков.
• Электроды — рабочие элементы розжига и контроля искрообразования; критичны для надёжного старта и повторного розжига в аварийных сценариях.

Ключевые характеристики

• Мощность: 35–85 кВт
• Расход топлива: 3–7 кг/ч
• Электропитание: 220 В, потребляемая мощность 400 Вт, электродвигатель 100 Вт
• Длина пламенной трубы: 149 мм (удлинённая)
• Противодавление: 0–2.5 мбар; класс защиты IP40
• Габариты: 44.3×30.4×29.1 см; масса 14 кг

Интеграция, монтаж и обслуживание

Горелка спроектирована для быстрой интеграции в котельные установки средних и промышленных мощностей. Рекомендуется предварительная проверка совместимости горловины котла и допустимого противодавления. Регламент обслуживания включает регулярную очистку головки сгорания и пламенной трубы, проверку фильтров и состояния форсунок, диагностику датчика пламени и трансформатора розжига, а также проверку реле давления и уплотнений топливной магистрали.

Дизельная горелка CIB Unigas LO90 сочетает компактность, модульность и инженерную надёжность, обеспечивая эффективное и безопасное сжигание топлива в широком диапазоне нагрузок — оптимальный выбор для котлов 35–85 кВт.
