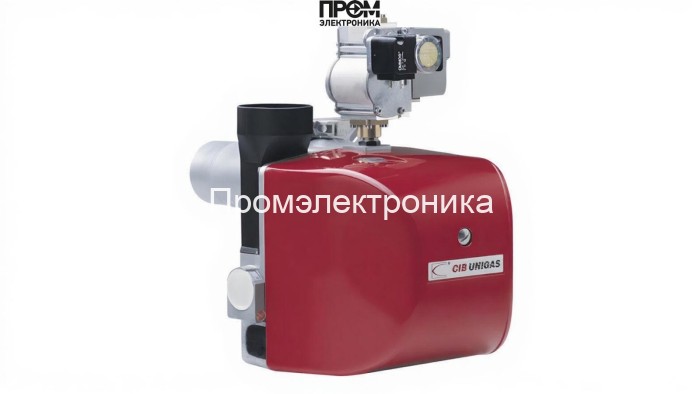

Газовая горелка CIB Unigas NG90 M-.TN.S.RU.A.0.10

Газовая горелка CIB Unigas NG90 — конструктивно‑техническое описание

Техническое описание предназначено для инженеров и сервисных специалистов. Горелка CIB Unigas NG90 — одноступенчатый моноблок для котлов 40–85 кВт, разработана для надёжной работы в системах отопления и технологического пара. В тексте приведены конструктивные узлы, эксплуатационные рекомендации и пункты технического обслуживания с акцентом на безопасность и энергоэффективность.

Ключевые параметры

• Мощность: 40–85 кВт.
• Расход газа: 4.2–9 нм³/ч.
• Напряжение питания: 220 В; потребляемая мощность — 400 Вт.
• Давление рампы: 5.5–22.5 мбар; противодавление: 0–2.5 мбар.
• Длина пламенной трубы: 70 мм; класс защиты IP40.

Состав основных узлов

Блочная конструкция обеспечивает доступ к ключевым элементам для диагностики и замены. В состав горелки входят:

• топливный насос — обеспечивает стабильную подачу топлива при изменениях давления в сети;
• датчик пламени — контролирует наличие пламени и инициирует защитное отключение;
• топочный автомат — программируемый контроллер запуска и защиты горелки;
• трансформатор розжига — генерирует высоковольтный импульс для воспламенения газа;
• реле давления — мониторинг рампового давления и аварийная блокировка при отклонениях;
• форсунки — обеспечивают распыление газа и формирование стабильного факела;
• серво‑привод — точное позиционирование заслонок и регулирование воздушного потока;
• клапан газовый — электромагнитный запорный элемент с быстрым перекрытием;
• электроды розжига и контроля — инициируют поджиг и контролируют ионизационный ток.

Эксплуатационные рекомендации

• Устанавливать в помещении с защитой от атмосферной влаги согласно IP40.
• Проводить проверку герметичности газовой рампы и состояния форсунок при каждом вводе в эксплуатацию.
• Проверять рабочие параметры датчика пламени и реле давления не реже одного раза в квартал.
• При возникновении нестабильного горения — диагностировать трансформатор розжига, электроды и форсунки.

Техническое обслуживание и безопасность

• Регламент: ежеквартальная проверка узлов, ежегодная комплексная диагностика топочного автомата и серво‑привода.
• Рекомендуется сохранять заводские зазоры между электродами и чистоту поверхности форсунок.
• Запрещается эксплуатация при превышении допустимого давления рампы и при наличии утечек газа.

Заключение

Модель CIB Unigas NG90 оптимальна для средних котельных и технологических установок, где важны простота управления и надёжность. Техническая система, включающая топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, серво‑привод, клапан и электроды, обеспечивает быстрый запуск, стабильное горение и защиту от аварийных режимов. При соблюдении рекомендованных регламентов горелка демонстрирует высокую эксплуатационную надёжность и экономичность в условиях 2026 года, соответствуя требованиям энергоэффективности и безопасности.
