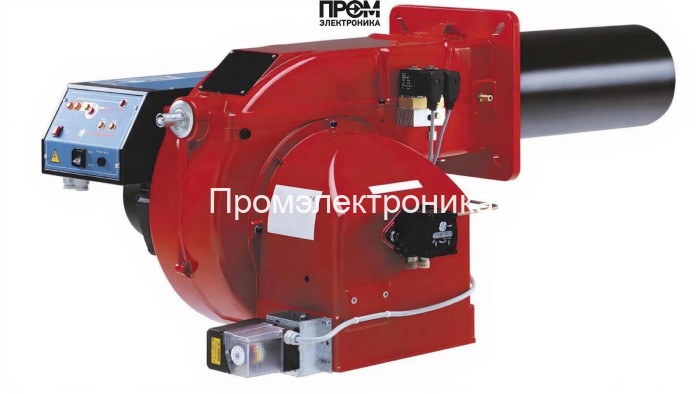

Дизельная горелка CIB Unigas PG81 G-.PR.S.RU.VS

Дизельная горелка CIB Unigas PG81 G-.PR.S.RU.VS — техническое описание

Промышленная дизельная горелка CIB Unigas PG81 разработана для стабильной и экономичной выработки тепла в котельных и технологических агрегатах. Модель сочетает модульную конструкцию и продвинутую автоматику управления горением, обеспечивая диапазон тепловой мощности 264–1900 кВт при расходе топлива 22–160 кг/ч. Конструкция адаптирована для работы при температуре от −10 до +50 °C и противодавлении до 12 мбар.

Ключевые технические параметры

• Вид топлива: дизельное
• Тепловая мощность: 264–1900 кВт
• Расход топлива: 22–160 кг/ч
• Электропитание: 380 В; потребляемая мощность ≈ 3500 Вт
• Электродвигатель привода: 3000 Вт
• Длина пламенной трубы: 340 мм (стандартная)
• Класс защиты: IP40
• Вес/габариты: 100 кг; 116.5 × 82 × 49.2 см

Состав горелки — основные узлы и их функции

Дизайн PG81 предусматривает легко идентифицируемые сервисные модули для быстрой диагностики и обслуживания. В составе системы присутствуют:

• Топливный насос — обеспечивает дозированную подачу топлива под рабочим давлением, совместим с фильтрацией и предохранительными элементами.
• Форсунки — распыляют дизель на заданную фракцию и обеспечивают стабильную смесь топлива с воздухом для равномерного горения.
• Датчик пламени — контролирует наличие устойчивого факела и исключает подачу топлива при его отсутствии.
• Топочный автомат — система управления подачей топлива и воздуха, логика розжига, защиты и синхронизации рабочих режимов.
• Трансформатор розжига — формирует искровой разряд для инициирования пламени, отличается ресурсом и стабильностью искрообразования.
• Реле давления — обеспечивает защиту при отклонениях давления в тракте топливоподачи и противодавлении в камере сгорания.
• Сервопривод — регулирует положение воздушной заслонки и/или топливной дозирующей системы для поддержания заданной характеристики «воздух/топливо».
• Клапан — отсечной/регулирующий элемент на линии топлива, реализует аварийное прекращение подачи и точную дозировку.
• Электроды — элементы розжига и контроля искрового зазора, рассчитаны на длительный ресурс в агрессивной среде камеры.

Преимущества конструкции и эксплуатации

• Модульность узлов облегчает плановое обслуживание и быстродействующее устранение неисправностей.
• Интегрированная автоматика обеспечивает точную модуляцию мощности и снижение расхода топлива при частичных нагрузках.
• Повышенная надежность электрической части: трансформатор розжига и датчики с промышленной защитой.
• Оптимизированная конструкция форсунок и топочного автомата для минимизации эмиссий и нагара.

Рекомендации по обслуживанию

• Регулярная проверка фильтров и состояния топливного насоса — во избежание подпиток воздуха в контур.
• Контроль состояния электродов и форсунок; очистка или замена при снижении качества факела.
• Проверка работы датчика пламени и реле давления перед каждым пуском.
• Периодическая диагностика сервоприводов и контроль электрических соединений при отключенном питании.

PG81 представляет собой сбалансированную единицу для промышленных задач, где важны энергоэффективность, управляемость и безопасность. При интеграции с системой верхнего уровня рекомендуется согласовать параметры противодавления и схему автоматики с поставщиком котла для достижения оптимальной динамики горения и экономических показателей.
