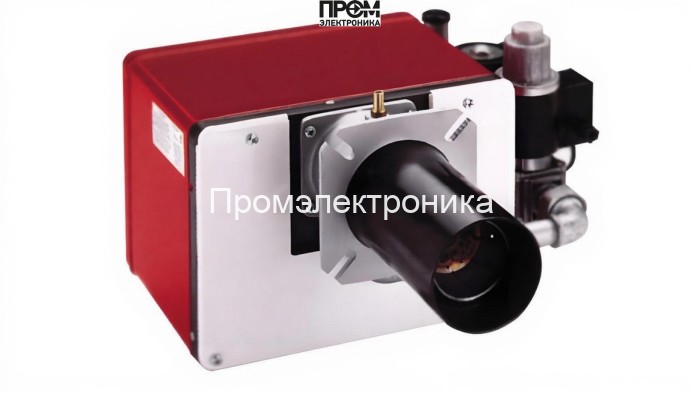

Газовая горелка CIB Unigas S5 M-.TN.S.RU.B.0.15

Газовая горелка CIB Unigas S5 M-.TN.S.RU.B.0.15 — техническое описание

Предлагаем техническое описание газовой горелки CIB Unigas S5 — промышленного агрегата для стабильного и экономичного сжигания природного газа в диапазоне мощности 35–70 кВт. Модель S5 разработана для интеграции в водогрейные и паровые котлы, печи и нагревательные камеры, где критичны точность управления горением, надёжность узлов и простота обслуживания. Описание составлено с учётом SEO 2026 года и ориентировано на инженеров, монтажников и ответственных за эксплуатацию.

Ключевые технические параметры

• Мощность: 35–70 кВт
• Расход газа: 1.25–2.5 нм³/ч
• Длина пламенной трубы: 80 мм
• Электропитание: 220 В, потребляемая мощность 250 Вт
• Электродвигатель: 100 Вт
• Давление рампы: 5–15.3 мбар; противодавление: 0–2 мбар
• Класс защиты: IP40; Вес: 16.8 кг; Габариты: 40×31×23 см

Конструкция и основные узлы

Горелка спроектирована как модульная система для быстрой замены и настройки компонентов. В составе конструкции выделяются следующие элементы, влияющие на безопасность и динамику горения:

• топливный насос — обеспечивает стабильную подачу газа к рампе и форсункам;
• датчик пламени — контролирует наличие факела и обеспечивает сигнализацию аварийных состояний;
• топочный автомат — логический блок управления последовательностью розжига и защит;
• трансформатор розжига — генерирует высоковольтный импульс для электрода запуска;
• реле давления — контролирует давление топлива/вспомогательных каналов и блокирует запуск при отклонениях;
• форсунки — формируют газовую струю для стабильного горения и оптимального смесеобразования;
• сервопривод — механический узел регулирования подачи воздуха/газа при частичной нагрузке;
• клапан (газовый запорный) — обеспечивает герметичную блокировку подачи в нештатных ситуациях;
• электроды — электрозапал и контроль искрообразования для безопасного розжига.

Интеграция, эксплуатация и обслуживание

• Проектировать подключение с учётом давления рампы 5–15.3 мбар и допустимого противодавления 0–2 мбар.
• Рекомендуется стабилизированное питание 220 В и защита от импульсных перенапряжений, периодические проверки электросвязей и уплотнений.
• Регламент ТО: проверка датчика пламени, очистка форсунок и газовой рампы, тесты реле давления и трансформатора розжига — не реже одного раза в 6 мес. при интенсивной эксплуатации.

Газовая горелка CIB Unigas S5 обеспечивает надёжность и предсказуемость работы благодаря комбинированию высококачественных узлов и продуманной автоматике. Модель оптимальна для малых и средних котельных, технологических камер и пищевых производств, где важны точность регулировки и простота интеграции. Для проектов, требующих стабильного горения и минимальных эксплуатационных затрат, горелка S5 остаётся эффективным решением.
