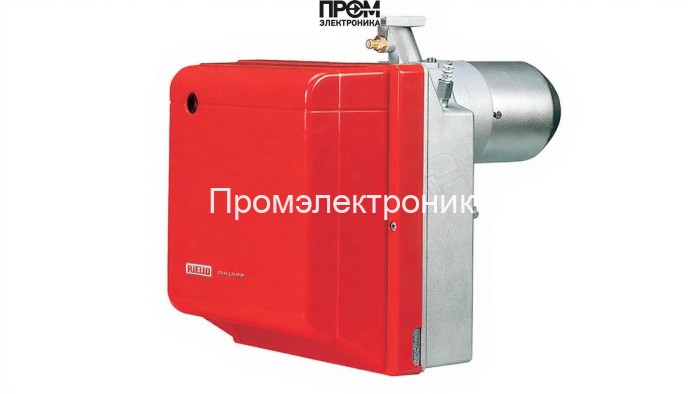

Газовая горелка Riello Gulliver BS3F MB 410/1 - F3SD 20 — техническое описание

Предлагаем техническое описание газовой горелки Riello Gulliver BS3F (рампа MB 410/1 - F3SD 20). Описание составлено в строгом техническом стиле с ориентацией на SEO 2026 года: ключевые запросы — «газовая горелка Riello», «Gulliver BS3F», «MB 410/1», «энергоэффективная горелка для котла». Документ отражает конструкцию, составные узлы, рабочие параметры и требования к эксплуатации и обслуживанию.

Краткие параметры

• Мощность: 65–197 кВт
• Диаметр пламенной трубы: Ø129 мм; длина 128 мм (min 110 мм)
• Расход газа: 6.5–20 нм³/ч; давление рампы 4.5–19 мбар
• Электропитание: 220 В; электродвигатель 150 Вт; потребляемая мощность 355 Вт
• Классы защиты: IP40 (пылевлагозащита), IP20 (электрозащита)
• Вес: 15 кг; габариты: 40.8 × 30 × 39.1 см

Конструкция и составные элементы

Gulliver BS3F спроектирована как модульная, с простым доступом к сервисным узлам и минимальным набором сменных компонентов. Основные механические и электрические элементы включают:

• Топливный насос — обеспечивает стабильную подачу газа на рампу MB 410/1, рассчитан на поддержание заданного давления в диапазоне 4.5–19 мбар.
• Датчик пламени — контролирует наличие факела и гарантирует безопасное отключение при сбоях, совместим с типовыми схемами автоматики котла.
• Топочный автомат — интегрированная система управления запуском/остановом, реализующая последовательность розжига и защитные блокировки.
• Трансформатор розжига — формирует высоковольтный импульс для электродов, обеспечивает надёжный старт в стандартных условиях эксплуатации.
• Реле давления — контроль противодавления и аварийная блокировка при превышении допустимых значений (противодавление -0.3…3.2 мбар).
• Форсунки (насадки) — набор сменных форсунок для обеспечения оптимального распределения газа по диапазону 65–197 кВт и обеспечения корректного соотношения воздух/топливо.
• Сервопривод — точное позиционирование заслонок и регулирование подачи воздуха/газа при одноступенчатой конфигурации или при модернизации под модуляцию.
• Клапан — электромагнитный и запорный механизмы в газовой рампе MB 410/1 для обеспечения герметичности и быстрого перекрытия подачи.
• Электроды — высоковольтные электроды розжига и ионизации пламени, выполненные из износостойких материалов для длительного ресурса.

Эксплуатация и обслуживание

• Плановая диагностика: проверка форсунок, электрических соединений, состояния электродов и датчика пламени;
• Рекомендуемый интервал сервисного обслуживания — не реже 1 раза в год при интенсивной эксплуатации;
• Условия монтажа: температурный диапазон 0…40 °C, учёт противодавления дымохода при выборе положения установки;
• Энергоэффективность и безопасность достигаются за счёт качественной газовой рампы MB 410/1 и корректного подбора форсунок.

Riello Gulliver BS3F — технически сбалансированное решение для коммерческих и промышленных котлов, где требуются надёжность, простота обслуживания и соответствие современным требованиям энергоэффективности и экологии.
