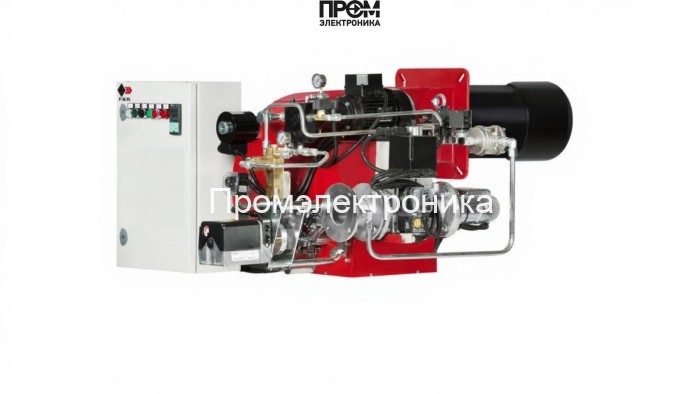

Газодизельная горелка FBR K550/M TL EL + R. CE DN65-FS65

Техническое описание газодизельной горелки FBR K550/M TL EL + R. CE DN65-FS65

Профессиональное решение для промышленных котельных — газодизельная горелка FBR K550/M TL EL + R. CE DN65-FS65. Модель сочетает высокий диапазон мощности, надёжную механическую конструкцию и адаптируемую автоматику, обеспечивая стабильную тепловую отдачу при широком диапазоне рабочих условий. Конструкция оптимизирована с учётом энергоэффективности и современных требований по интеграции в системы управления 2026 года.

Ключевые параметры

• Мощность: 698–6395 кВт — для крупных технологических и коммунальных котлов;
• Расход газа: 70–647 нм³/ч, давление рампы: 9.3–346 мбар, противодавление: 0–20.5 мбар;
• Электропитание: 220/380 В, электродвигатель: 18500 Вт, потребляемая мощность: 21000 Вт;
• Длина пламенной трубы: 560 мм (удлинённая) — равномерность нагрева и сниженные локальные перегревы;
• Класс защиты: IP40, уровень шума: 87–91 дБ, масса: 341 кг, габариты: 176.6×104×48.1 см;
• Тип соединения: Rp 2"; рабочая температура: −20…+70 °C.

Конструкция и составные узлы

Горелка проектирована как модульная система, где каждый узел отвечает за стабильность работы и безопасность. В корпусе и исполнительных механизмах расположены:

• топливный насос — обеспечивает дозированную подачу жидкого топлива при переходе на дизельную конфигурацию;
• датчик пламени — быстродействующий элемент контроля наличия факела и предотвращения небезопасных ситуаций;
• топочный автомат — цифровой контроллер с защитными алгоритмами, адаптирован для современных систем управления;
• трансформатор розжига — высоковольтный узел для стабилизированного поджига электродов;
• реле давления — мониторинг давления рампы и сигнализация при отклонениях от заданных параметров;
• форсунки — прецизионные распылители с высокой повторяемостью потока и оптимальной геометрией факела;
• сервопривод — исполнительный механизм регулировки подачи воздуха/газа для точного управления режимами;
• клапан (запорная арматура) — надежная блокировка подачи топлива при аварийных ситуациях;
• электроды — комплект из рабочих и заземляющих электродов для стабильного и безопасного розжига.

Применение и эксплуатационные особенности

• Предназначена для промышленных водогрейных и паровых котлов большой мощности, модульных котельных и технологических печей;
• Проектирование для лёгкой интеграции с системами автоматизации и возможностью модернизации под IoT и SMART контроллеры;
• Рекомендовано регулярное техническое обслуживание: проверка датчика пламени, форсунок, электродов и герметичности рампы;
• Оптимизация расхода топлива и снижение выбросов достигаются за счёт точного управления подачей через сервопривод и корректной настройки форсунок.

FBR K550/M TL EL + R — компактен по габаритам для класса мощности, обеспечивает высокую надёжность и соответствует современным требованиям безопасности и энергоэффективности 2026 года.
