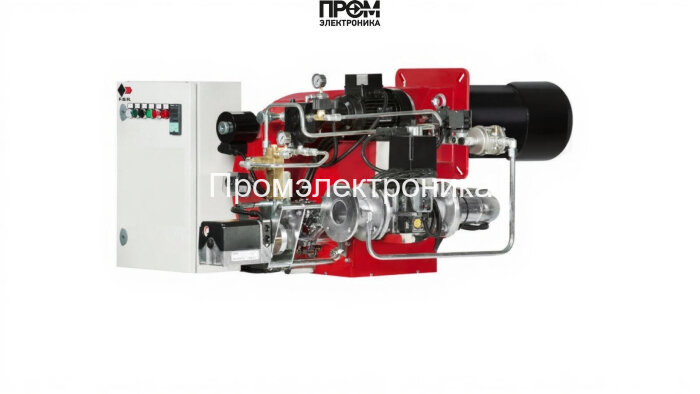

Газодизельная горелка FBR K550/M TL EL + R. CE DN80-FS80

Газодизельная горелка FBR K550/M TL EL + R. CE DN80-FS80 — технический обзор

Промышленная газодизельная горелка FBR K550/M TL EL + R сконструирована для стабильной подачи тепловой мощности в диапазоне 698–6395 кВт. Решение ориентировано на энергоэффективные котельные и технологические установки, где критичны точность дозирования топлива, надёжность узлов защиты и лёгкость интеграции в автоматизированные системы управления. Конструкция оптимизирована под глубокие топки — удлинённая пламенная труба 560 мм гарантирует стабильность факела и равномерность прогрева теплообменника.

Ключевые технические параметры

• Диапазон мощности: 698–6395 кВт
• Тип топлива: газ / дизель (газодизельная конфигурация)
• Длина пламенной трубы: 560 мм
• Электропитание: 220/380 В, электродвигатель 18500 Вт
• Давление рампы: 5.6–208 мбар; расход газа 70–647 нм³/ч
• Фланцевое подключение: DN80-FS80, тип соединения Rp 2"
• Рабочая температура: −20…+70 °C; IP40

Компоновка и основные узлы

Модульная архитектура FBR K550/M TL EL + R предусматривает лёгкую замену и сервисирование ключевых компонентов. В состав установки входят:

• топливный насос — обеспечивает стабильное давление подачи топлива и дозирование в рампе;
• датчик пламени — оптический/ионный контроль наличия факела и аварийное прерывание подачи;
• топочный автомат — контроллер циклов розжига, мониторинга и последовательности безопасности;
• трансформатор розжига — высоковольтный узел для надёжного поджига форсунок и электрода;
• реле давления — контроль противодавления и защитное отключение при выходе параметров за пределы;
• форсунки — тонкая распылительная геометрия для стабильного смешения топлива и воздуха;
• сервопривод — прецизионное управление заслонками подачи воздуха и газовой рампой;
• клапан (регулирующий/предохранительный) — многоуровневая защита от утечек и гидравлических скачков;
• электроды — система ионизации и контроля розжига, выполненная для повышения ресурса работы.

Преимущества проектных решений

• модульность — упрощённый доступ для технического обслуживания и быстрая замена узлов;
• точное управление горением в прогрессивном режиме — снижение выбросов и оптимизация расхода топлива;
• расширенные параметры интеграции — совместимость с внешними АСУ ТП и системами дистанционного мониторинга;
• повышенная надёжность при эксплуатации в диапазоне −20…+70 °C и устойчивость к противодавлению до 20.5 мбар;
• адаптация под промышленные стандарты безопасности — мультиуровневые датчики и автоматические защитные сценарии.

Рекомендации по эксплуатации и техобслуживанию

• ежеквартальная проверка фильтров и состояния топливного насоса;
• контроль исправности датчика пламени и электродов перед пусковой кампанией;
• регламентная чистка головы сгорания и форсунок каждые 3–6 месяцев в зависимости от качества топлива;
• тестирование трансформатора розжига и реле давления при сезонных подготовках;
• своевременная замена сервоприводов и уплотнений для предотвращения деградации КПД.

FBR K550/M TL EL + R представляет собой промышленное решение с продуманной архитектурой узлов, ориентированное на длительную эксплуатацию и простую интеграцию в современные энерго-инфраструктуры. Техническая конфигурация и перечень компонентов делают её оптимальным выбором для проектов 2026 года, где критичны энергоэффективность, контроль выбросов и удалённый мониторинг состояния установки.
