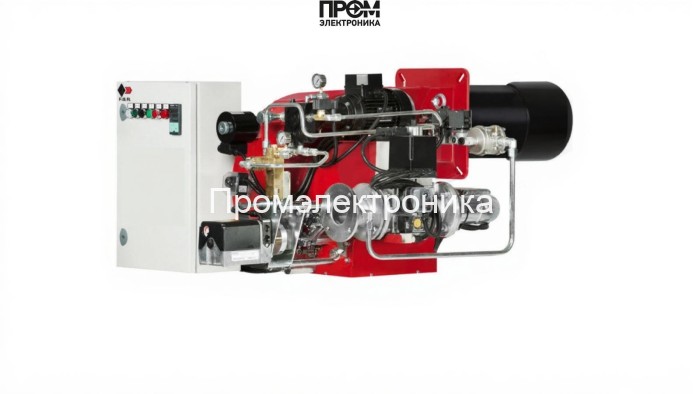

Газодизельная горелка FBR K350/M TL EL + R. CE DN100-FS100

Газодизельная горелка FBR K350/M TL EL + R — техническое описание и состав узлов

Представленная горелка FBR K350/M TL EL + R — промышленный модульный источник тепловой мощности 465–4070 кВт, спроектированный для надёжной длительной эксплуатации и интеграции в современные котельные и технологические установки. Описание составлено в техническом стиле, с акцентом на конструктивные узлы, эксплуатационные параметры и критерии интеграции по стандартам энергоэффективности 2026 года.

Конструкция и ключевые узлы

Конструкция горелки ориентирована на простоту обслуживания и быструю замену модулей. В состав агрегата входят следующие основные детали, обеспечивающие стабильный запуск, горение и безопасность:

• Топливный насос — обеспечивает подачу и стабильное регулирование давления при переходе на дизельную или комбинированную схему; рассчитан на длительный ресурс и лёгкий доступ для замены.
• Датчик пламени — оптический/ионный контроллер наличия факела с быстрым откликом и диагностикой состояния горения для предотвращения пропусков и аварийных ситуаций.
• Топочный автомат — встроенный блок управления пусками/остановками, реализует алгоритмы безопасного розжига, контроля времени предохранительных интервалов и взаимодействия с PLC.
• Трансформатор розжига — высоковольтный модуль для надежного поджига форсунок и электродов в любых режимах, оптимизированный для минимизации электромагнитных помех.
• Реле давления — контролирует давление в рампе и обеспечивает защиту при отклонениях от заданного диапазона 4.5–68 мбар.
• Форсунки — распылители, настроенные на равномерную подачу топлива, обеспечивают оптимальную смесь и минимальное образование нагара.
• Сервопривод — прецизионный привод регулировки подачи воздуха и топлива, обеспечивает широкий модулируемый диапазон мощности и быстрый отклик на управляющие сигналы.
• Клапан — запорные и предохранительные элементы газовой рампы, выполненные для быстрого перекрытия при авариях и обеспечивающие герметичность соединений.
• Электроды — разрядные элементы системы розжига и ионизации, рассчитанные на высокую ресурсную эксплуатацию и простую замену при ТО.

Технические параметры и эксплуатация

• Мощность: 465–4070 кВт; пламенная труба 535 мм (удлинённая).
• Питание: 220/380 В; электродвигатель 9000 Вт; потребляемая мощность 9400 Вт.
• Расход газа: 47–409 нм³/ч; давление рампы 4.5–68 мбар; противодавление 0–19.5 мбар.
• Класс защиты IP54; рабочая температура −15…+40 °C; вес 152 кг; фланцевое присоединение DN100.

Обслуживание и интеграция

• Рекомендованные интервалы ТО: проверка узлов каждые 1000–3000 моточасов, ежегодная полная диагностика.
• Быстрая замена форсунок, электродов и датчиков — минимизация простоя.
• Интеграция с системами автоматизации и удалённого мониторинга для оптимизации расхода топлива и соответствия экостан­дартам 2026.

Технически грамотная компоновка элементов обеспечивает безопасность, простоту обслуживания и максимальную эффективность при работе в промышленных условиях.
