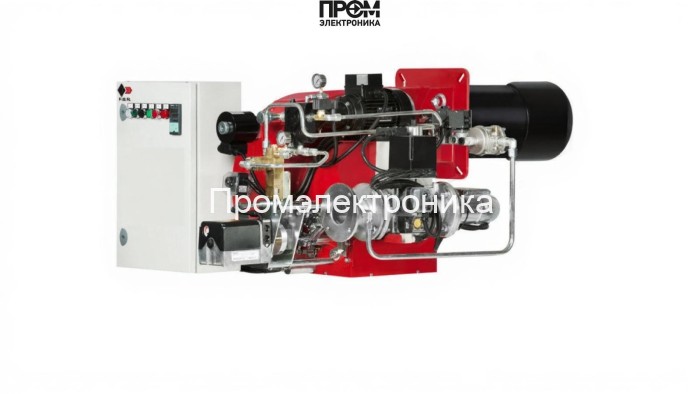

Газодизельная горелка FBR K450/M TL EL + R. CE DN65-FS65

Газодизельная горелка FBR K450/M TL EL + R DN65 — техническое описание

Промышленная газодизельная горелка FBR K450/M TL EL + R DN65 — специализированное решение для котлов и технологических печей, рассчитанное на диапазон мощностей 581–5232 кВт. Конструкция разработана с приоритетом надёжности, ремонтопригодности и точной модуляции пламени при переменных нагрузках. Оборудование соответствует современным требованиям энергоэффективности и промышленной безопасности 2026 года, включая интеграцию с автоматикой управления котельной и средствами мониторинга.

Ключевые характеристики

• Вид топлива: газовая (возможна модификация); DN65 фланцевое подключение
• Диапазон мощности: 581–5232 кВт; расход газа: 58–526 нм³/ч
• Пламенная труба: удлинённая 560 мм для глубоких топочных камер
• Электропитание: 220/380 В; электродвигатель 11 000 Вт; потребляемая мощность 14 000 Вт
• Рабочие давления: рампа 9.2–231 мбар, противодавление 0–20 мбар
• Класс защиты IP40; рабочая температура −20…+70 °C; вес 306 кг

Основные детали и составные узлы

• Топливный насос — обеспечивает стабильную подачу топлива и поддержание требуемого давления на рампе при переключениях режимов.
• Датчик пламени — оптический/ионный контроль наличия пламени с быстродействующей фиксацией для безопасной работы.
• Топочный автомат — управляет последовательностью розжига, модуляцией и защитными блоками, интегрируется с верхнеуровневой автоматикой котельной.
• Трансформатор розжига — высоковольтный блок для поджига электродов; рассчитан на интенсивные циклограммы включений.
• Реле давления — контроль минимального/максимального давления в газовой рампе и переключение защитных алгоритмов.
• Форсунки — высокоточные распылители, оптимизированные под состав рабочего газа, обеспечивают стабильную факел-геометрию.
• Сервопривод — плавная модуляция заслонок и дозирования, реализует программные профили мощности.
• Клапан — электромагнитные запорные и регулирующие клапаны с клапанной схемой безопасности и дренажом.
• Электроды — надежный розжиг и ионизационный контроль пламени, стойкие к коррозии и высоким температурам.

Конструкция и эксплуатация

• Жёсткая монтажная рама и коррозионно-устойчивая голова сгорания для длительной стабильности геометрии сопла.
• Рекомендуемая периодичность ТО: ежедневный визуальный контроль, ежемесячная проверка электрики и газовых соединений, ежегодная сертифицированная наладка.
• Меры безопасности: установка фильтров и редукторов, защита от обратного давления, мониторинг шума (81–85 дБ) и вибраций.

FBR K450/M TL EL + R DN65 — инженерно точная система для промышленных котельных, адаптированная под современные требования энергоэффективности и цифрового мониторинга, обеспечивает управляемое, безопасное и экономичное сжигание топлива.
