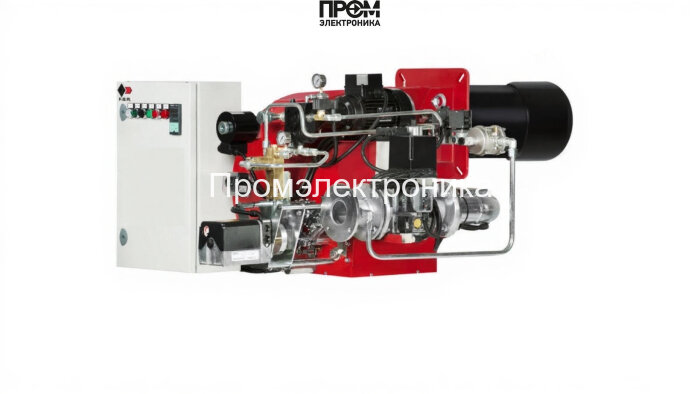

Газодизельная горелка FBR K450/M TL EL + R. CE DN80-FS80

Газодизельная горелка FBR K450/M TL EL + R. CE DN80-FS80 — техническое описание

Предлагаемая газодизельная горелка FBR K450/M TL EL + R — промышленное решение для котельных и технологических печей, оптимизированное под требования 2026 года по энергоэффективности и цифровой интеграции. Конструкция рассчитана на непрерывную эксплуатацию в диапазоне мощностей 581–5232 кВт с плавной модуляцией, обеспечивает стабильный факел благодаря удлинённой пламенной трубе длиной 560 мм и стандартному фланцу DN80. Корпус и монтажная рама выполняют функцию жёсткой платформы для быстрой установки и точной стыковки с камерой сгорания.

Ключевые технические свойства

• Диапазон мощности: 581–5232 кВт, модулируемая под нагрузку.
• Топливо: газ / газодизельный режим (переналадка при необходимости).
• Электропитание: 220 / 380 В; электродвигатель 11 кВт, потребляемая мощность 14 кВт.
• Рабочие условия: температура от −20 до +70 °C, класс защиты IP40.
• Габариты и вес: 176.6 × 104 × 48.1 см, масса 306 кг.
• Давления: рампа 5.6–139 мбар, допустимое противодавление 0–20 мбар.

Составные элементы и узлы

Горелка спроектирована как совокупность функциональных модулей, каждый из которых подвержен программируемому контролю и диагностике. В составе оборудования присутствуют следующие основные детали:

• Топливный насос — обеспечивает стабильную подачу жидкого топлива в газодизельном режиме, поддерживает требуемое давление перед форсунками.
• Датчик пламени — оптический/ионный контроль наличия устойчивого горения с функцией мгновенного отключения при сигнале тревоги.
• Топочный автомат (система управления EL + R) — алгоритмы модуляции, самодиагностики и связи с внешними системами автоматизации.
• Трансформатор розжига — гарантирует надёжную инициацию искрового разряда при включении и перезапусках.
• Реле давления — контроль перепадов в рампе и блокировка при отклонениях за пределы заданных значений.
• Форсунки — сменные сопла для точной калибровки факела и оптимизации снижения эмиссий.
• Сервопривод — прецизионное позиционирование заслонок подачи воздуха и газа для точной смеси.
• Клапан (топливный/газовый) — электромеханический отсечной элемент с быстрым действием при аварии.
• Электроды — устройство зажигания и контроля пламени, выполнены для длительной службы в агрессивной среде.

Эксплуатационные рекомендации

• Мониторинг и плановая проверка датчиков и реле давления каждые 1000 моточасов.
• Чистка и калибровка форсунок при изменении расхода или характера факела.
• Проверка трансформатора розжига и состояния электродов при каждом сервисном обслуживании.
• Испытания системы управления EL + R и проверка связи с АСУТП перед вводом в эксплуатацию.

Заключение

FBR K450/M TL EL + R представляет собой высоконадежную модульную горелку для промышленных задач, сочетающую мощный рабочий диапазон, точную автоматику и комплект ключевых узлов — насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан и электроды. Решение обеспечивает стабильность горения, простоту интеграции в существующие котельные системы и соответствует современным требованиям энергоэффективности и экологичности.
